Содержание
- Основные разновидности листогибочных прессов и их возможности / Классификация оборудования по типу силового привода
- Ключевые технические характеристики при подборе оборудования / Главные параметры станков для качественной металлообработки
- Возможности современных систем управления и автоматизации / Интеллектуальное оснащение и точность процесса гибки
- Роль технологической оснастки и сервисного сопровождения / Комплексный подход к эксплуатации гибочных прессов
- Алгоритм выбора оборудования под задачи производства / Стратегия приобретения станков для эффективного предприятия
Современная металлообработка предъявляет высокие требования к геометрии и повторяемости стальных компонентов, делая процесс холодной пластической деформации основой заготовительного производства. Для предприятий тяжелого машиностроения, судостроения и оборонно-промышленного комплекса переход от примитивных методов формовки к использованию силовых пресс-систем является необходимым условием масштабируемости.
Эффективная организация участка гибки позволяет трансформировать плоский листовой прокат в сложные объемные конструкции, минимизируя количество сварных соединений и повышая общую прочность изделий. В условиях интенсивного импортозамещения и модернизации мощностей в Москве и по всей России глубокое понимание механики процесса становится ключевым фактором технологического суверенитета предприятия.
Основные разновидности листогибочных прессов и их возможности / Классификация оборудования по типу силового привода
Для технологов и главных инженеров производственных предприятий выбор типа силового агрегата является определяющим фактором, влияющим на себестоимость каждого гиба и прецизионность готовых узлов. В зависимости от специфики изделий - от тонкостенных корпусов электроники до массивных элементов судовых надстроек - «Masam Group» предлагает различные технологические решения. Чтобы корректно оценить производственный потенциал, необходимо изучить листогибочные станки и сопоставить возможности приводов с текущими задачами цеха.
Традиционные гидравлические системы
Гидравлические прессы являются наиболее востребованным классом оборудования в российском машиностроении благодаря способности генерировать колоссальные усилия при относительной простоте конструкции. Силовое воздействие здесь создается за счет давления масла в гидроцилиндрах, что позволяет стабильно работать с заготовками практически любого веса. Механизм обеспечивает равномерное распределение нагрузки по всей длине балки, что критично для предотвращения структурных деформаций при изготовлении длинномерных деталей сельхозтехники или вагоностроения.
Основное преимущество таких машин заключается в способности поддерживать номинальное усилие на любом этапе хода пуансона, что выгодно отличает их от устаревших механических аналогов. При работе с вязкими материалами или толстыми плитами гидравлика позволяет плавно контролировать деформацию, снижая риск возникновения трещин на внешнем радиусе гиба. Несмотря на необходимость обслуживания гидросистемы, высокая надежность и возможность развития усилия свыше 1000 тонн делают их стандартом для тяжелой промышленности.
Электромеханические и сервоэлектрические приводы
В сегменте высокоточной металлообработки, где допуски измеряются сотыми долями миллиметра, лидирующие позиции занимают электромеханические и сервоэлектрические установки. В данных станках отсутствует рабочая жидкость, а движение балки осуществляется посредством серводвигателей и шарико-винтовых передач (ШВП). Отсутствие масла исключает влияние температурного дрейфа на точность позиционирования, что позволяет сохранять стабильность угла гиба в течение всей рабочей смены.
Технология сервопривода обеспечивает исключительную динамику: скорость холостого хода и возврата балки значительно выше, чем у гидравлических систем, что сокращает время цикла на 20–40% при работе с тонкими листами. Кроме того, такое оборудование потребляет электроэнергию только в момент совершения полезного действия, что существенно снижает эксплуатационные расходы. Данный тип машин является приоритетным для приборостроения и производства медицинского оборудования, где чистота процесса и высокая точность являются обязательными требованиями.
Современные гибридные и механические решения
Гибридные прессы представляют собой эффективное инженерное решение, объединяющее мощь гидравлических цилиндров с интеллектуальным управлением сервомоторов. В таких системах двигатель напрямую управляет локальным гидронасосом для каждого цилиндра, что позволяет добиться точности позиционирования ±0,01 мм при сохранении значительного тоннажа. Гибриды отличаются минимальным уровнем шума и пониженным объемом масла, что делает их экологичным и долговечным решением для предприятий с многосменным графиком.
Механические агрегаты, работающие по принципу накопления энергии маховиком, сегодня используются преимущественно для высокоскоростной штамповки простых деталей в массовом производстве. Главный недостаток - жестко заданная траектория хода и невозможность остановки балки в промежуточной точке, что ограничивает применение в современных гибких процессах. Тем не менее, для специфических задач ОПК, требующих импульсного воздействия, такие машины все еще находят применение при условии соблюдения строгих норм промышленной безопасности.
Пневматические и электромагнитные модификации
Для работы с крайне тонкими материалами и заготовками из цветных металлов применяются специализированные типы приводов, которые редко встречаются в тяжелом машиностроении, но незаменимы в узких нишах. Пневматические прессы используют энергию сжатого воздуха, обеспечивая чистоту процесса и высокую скорость смыкания, однако их усилие обычно ограничено 25–30 тоннами. Это делает их оптимальными для учебных центров и лабораторий, где требуется обработка листов толщиной до 2 мм.
Электромагнитные листогибы представляют собой уникальный класс оборудования, где прижим осуществляется мощным магнитным полем. Отсутствие громоздкой верхней балки позволяет изготавливать детали сложной замкнутой формы, которые физически невозможно извлечь из обычного пресса. Такие решения востребованы при производстве рекламных конструкций и мелкосерийных корпусов из тонкой оцинкованной стали, обеспечивая высокую точность углов при минимальном энергопотреблении.
Ключевые технические характеристики при подборе оборудования / Главные параметры станков для качественной металлообработки
Техническая спецификация пресса должна формироваться на основе анализа самого сложного изделия в номенклатуре предприятия. Ошибка в расчетах на этом этапе приводит к преждевременному износу станины или невозможности изготовления деталей с глубокими полками. Специалисты «Masam Group» подчеркивают, что ключевые параметры определяют не только толщину обрабатываемого металла, но и архитектурную сложность доступных к производству форм. В качестве примера сбалансированного технологического решения стоит рассмотреть характеристики гидравлического листогибочного пресса серии PDA, сочетающего жесткость рамы с прецизионной точностью хода.
Силовые параметры и методика расчета тоннажа
Определение потребного усилия - первичная задача при закупке. Тоннаж рассчитывается исходя из предела прочности материала, толщины листа и длины линии гиба. При работе с конструкционными сталями (Ст3) показатель является базовым, однако при переходе на нержавеющую сталь или высокопрочные сплавы, характерные для ОПК, требуемое давление возрастает в 1,5–1,8 раза. Игнорирование этого коэффициента ведет к работе станка на пределе возможностей, что вызывает микродеформации станины и потерю точности по всей длине стола.
Технологи рекомендуют выбирать оборудование с запасом по усилию не менее 20–25%. Этот резерв необходим для компенсации естественного износа инструмента и возможных отклонений в химическом составе металла. Также важно учитывать ширину раскрытия матрицы: сужение ручья для получения малого внутреннего радиуса экспоненциально увеличивает нагрузку на пуансон и балку, что требует повышенной мощности силовой установки.
Геометрические параметры рабочей зоны и проходимость заготовок
Геометрия станка определяет физические ограничения по размеру и форме выпускаемых изделий. Длина рабочей зоны должна коррелировать с максимальной длиной гиба, однако критически важным является расстояние между боковыми стойками станины. Если деталь требует прохождения между стойками в процессе многоэтапной гибки, этот параметр становится ограничивающим фактором для всей производственной программы.
Глубина зева и открытая высота
Глубина зева определяет максимальную ширину отгибаемой полки при работе по всей длине стола. Для производства крупногабаритных электротехнических шкафов или элементов вентиляции стандартного вылета часто бывает недостаточно, что диктует необходимость заказа модификаций с увеличенным зевом. Открытая высота (просвет между столом и балкой), в свою очередь, ограничивает высоту используемого инструмента и возможность извлечения деталей с высокими бортами после завершения цикла.
Ход балки и параметры позиционирования
Величина хода верхней траверсы напрямую влияет на универсальность станка при использовании высоких пуансонов для изготовления профилей со сложной геометрией. Чем больше этот показатель, тем шире диапазон доступной оснастки и проще процесс манипуляции заготовкой внутри рабочей зоны. Сочетание большого хода с прецизионными датчиками обратной связи позволяет выполнять сложные последовательности действий без риска столкновений детали с элементами конструкции.
Методы воздействия на металл и выбор технологии
Помимо физических габаритов, необходимо учитывать технологический метод деформации. Основными подходами в современной практике являются свободная (воздушная) гибка и калибровка (чеканка). При свободной гибке лист касается только кромок матрицы, что позволяет получать широкий диапазон углов одним инструментом, регулируя глубину погружения пуансона. Метод требует меньшего тоннажа, но чувствителен к вариативности пружинения материала.
Калибровка подразумевает полное прижатие металла к стенкам матрицы, что гарантирует исключительную точность углов и минимальный внутренний радиус. Однако данный метод требует колоссальных усилий - в 3-5 раз выше, чем при воздушной гибке, - и специфической оснастки под каждый угол. Выбор напрямую влияет на ресурс системы: постоянная работа в режиме чеканки на прессе, не рассчитанном на такие нагрузки, ведет к ускоренному износу гидроцилиндров и направляющих.
Возможности современных систем управления и автоматизации / Интеллектуальное оснащение и точность процесса гибки
Внедрение систем числового программного управления (ЧПУ) превратило листогибочный пресс из исполнительного механизма в интеллектуальный центр обработки. Для закупщиков производственных предприятий важно понимать, что ЧПУ - это сложная экосистема датчиков и приводов, обеспечивающих синхронизацию всех узлов в реальном времени. Современные контроллеры минимизируют влияние человеческого фактора, автоматически рассчитывая последовательность операций и требуемое усилие на основе импортированных 3D-моделей.
Архитектура осей заднего упора и синхронизация балки
Точность позиционирования листа определяется конфигурацией осей заднего упора. В базовом исполнении станки оснащаются осями X (горизонтальное перемещение) и R (вертикальный подъем), чего достаточно для простых профилей. Однако для изготовления сложных коробов машиностроительного назначения требуется многоосевая система.
Таблица: функциональное назначение основных осей управления листогибочного пресса
| Название осей | Технологическая задача | Преимущества для производства |
|---|---|---|
| Оси Y1 и Y2 | Независимое управление левым и правым цилиндрами | Коррекция положения балки с точностью до 0,01 мм |
| Оси Z1 и Z2 | Перемещение пальцев упора вдоль линии гиба | Быстрая настройка под детали разной ширины без остановок |
| Дополнительные оси | Обработка сложных и асимметричных изделий | Возможность гибки заготовок со скошенными краями |
Системы компенсации прогиба и автоматизация расчетов
При приложении усилия в десятки тонн центральная часть балки и стола неизбежно прогибается. Без системы компенсации (бомбирования) это приводит к дефектам, когда угол в центре детали не соответствует заданному. На оборудовании длиной более 2000 мм наличие моторизированной системы бомбирования, управляемой от ЧПУ, является обязательным. Система автоматически выгибает рабочий стол навстречу балке, гарантируя точность по всей длине.
Современное программное обеспечение также берет на себя расчет пружинения - упругого возврата металла. Интеллектуальные алгоритмы анализируют базу данных материалов и корректируют глубину погружения пуансона. Это позволяет получить требуемый угол с первого изделия, исключая затраты на пробные пуски и брак, что особенно актуально при работе с дорогостоящей нержавеющей сталью или алюминием в авиастроении.
Интеграция в цифровую экосистему предприятия

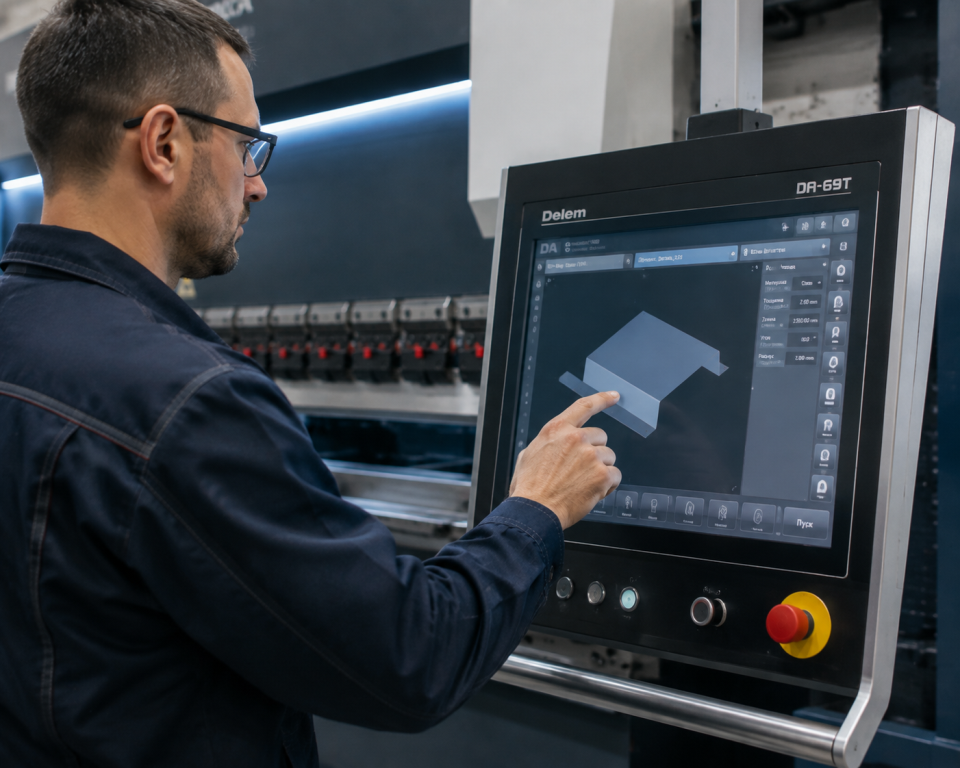

Контроллеры уровня Delem или Cybelec поддерживают работу с 3D-графикой и прямым импортом файлов форматов DXF или STEP. Это позволяет технологу создавать программы на удаленном рабочем месте (офлайн-программирование), не останавливая станок. Система автоматически проверяет траекторию движения заготовки на предмет столкновений с инструментарием, что критично при изготовлении сложных объемных деталей.
Наличие открытых протоколов передачи данных (OPC UA) позволяет интеграцию листогибочного пресса в общую сеть предприятия (MES/ERP). Это открывает возможности для мониторинга производительности в реальном времени, отслеживания количества выполненных циклов и планирования обслуживания по фактической наработке. Цифровизация превращает отдельный агрегат в прозрачный элемент производственной цепочки.
Роль технологической оснастки и сервисного сопровождения / Комплексный подход к эксплуатации гибочных прессов

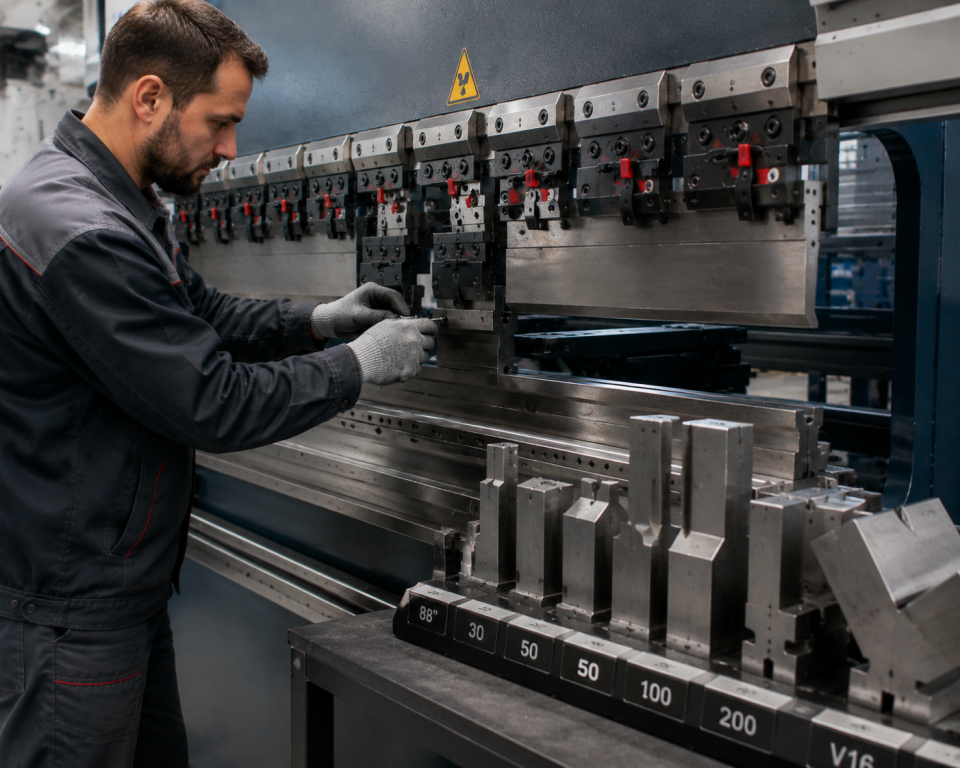

Приобретение пресса - это лишь половина успеха; вторая заключается в правильном подборе инструментария и обеспечении бесперебойной работы. Оснастка (пуансоны и матрицы) является непосредственным рабочим органом, от точности которого зависит финишное качество. Для предприятий, работающих в жестком графике, критично иметь партнера, обеспечивающего полный цикл поддержки. На странице сервисного центра подробно описан комплекс мер, минимизирующих риски простоев.
Технологическая оснастка и системы быстрого зажима
Выбор пуансонов и матриц должен базироваться на номенклатуре продукции: для Z-образных профилей, глубоких лотков или узких швеллеров требуются специфические формы. Современным стандартом является быстросменная система крепления типа Amada-Promecam, позволяющая оператору заменить комплект инструмента за считанные минуты без дополнительных приспособлений.
Особое внимание следует уделять материалу и закалке. Высококачественные инструменты проходят лазерную или индукционную закалку до твердости 55–60 HRC, что гарантирует сохранение геометрии на протяжении длительного срока. Для работы с окрашенным металлом или нержавеющей сталью применяются специализированные матрицы с нейлоновыми вставками. Правильный подбор инструментального парка позволяет одному станку эффективно закрывать потребности цеха в различных типах изделий.
Комплексный сервис и техническая поддержка производства
Жизненный цикл промышленного оборудования начинается с грамотной пусконаладки (ПНР). Инженеры осуществляют прецизионную юстировку и калибровку всех осей в реальных условиях заказчика. Важнейшим этапом является обучение персонала: даже самое совершенное ЧПУ требует навыков расчета последовательности действий и правил ухода за системой. Квалифицированный инструктаж существенно снижает риск поломок из-за некорректной эксплуатации в первый год.
Регулярное техническое обслуживание и наличие склада запчастей в России - залог стабильности предприятия. Сервис включает мониторинг состояния масла, проверку точности механических узлов и диагностику электроники. Оперативный доступ к расходным материалам позволяет избежать многонедельных простоев, ведущих к финансовым потерям. Комплексный подход подразумевает, что поставщик несет ответственность за работоспособность техники на протяжении всего срока службы.

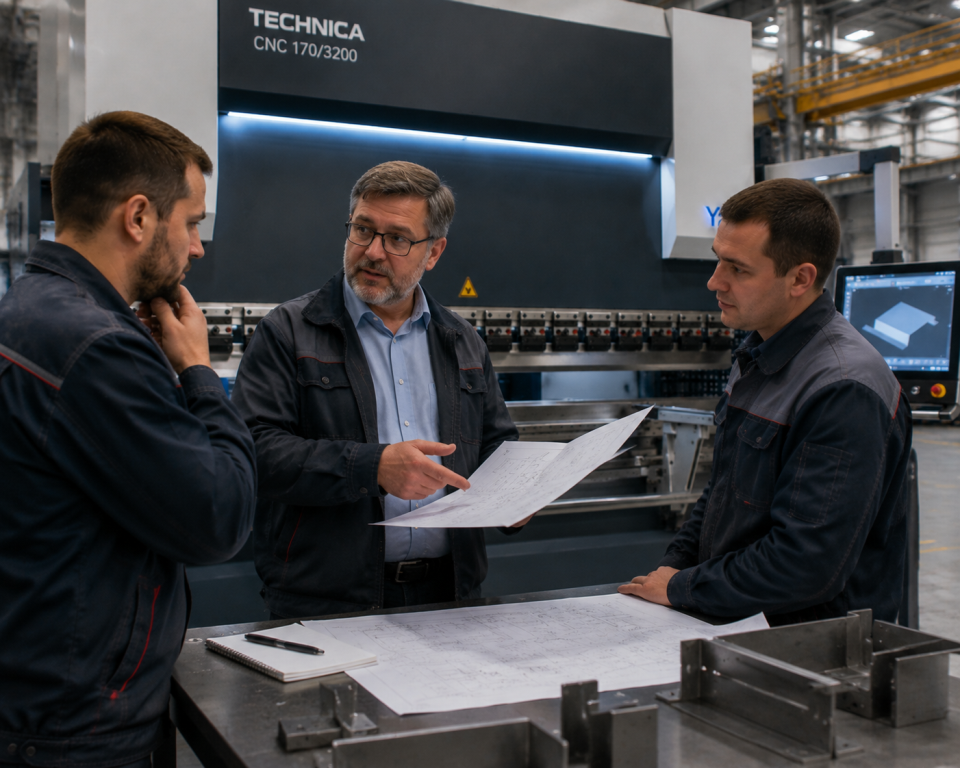

Алгоритм выбора оборудования под задачи производства / Стратегия приобретения станков для эффективного предприятия
Процесс закупки листогибочного пресса должен строиться на детальном аудите производственных потребностей, а не только на сравнении прайс-листов. Главный инженер и закупщик оценивают не только текущую загрузку, но и перспективные заказы. Стратегически верный выбор позволяет предприятию занять нишу высокоточной обработки, где маржинальность заказов значительно выше, чем в сегменте простой формовки.
Пошаговый алгоритм подбора конфигурации станка
Первым этапом является формирование ТЗ на основе чертежей сложных изделий. Необходимо выделить максимальную толщину металла, длину линии гиба и требуемый внутренний радиус. На базе этих данных рассчитывается пиковое усилие с учетом коэффициента запаса. Далее определяется длина стола; рекомендуется выбирать модель с запасом в 200–300 мм относительно максимальной заготовки для удобства позиционирования и установки оснастки.
Вторым этапом выбирается уровень автоматизации. При выпуске партий от 50 штук или изготовлении изделий сложной геометрии выбор в пользу ЧПУ становится приоритетным. Третьим шагом оценивается инфраструктура: фундамент, возможности энергосети и квалификация кадров. Завершающим этапом является выбор поставщика, способного обеспечить логистику, установку и полноценное сервисное сопровождение проекта.
Анализ типовых ошибок при закупке промышленного оборудования
Распространенной ошибкой является приобретение оборудования без системы компенсации прогиба для задач длиной более двух метров. Экономия оборачивается невозможностью получения качественного угла по всей длине детали, что ведет к браку. Также часто недооценивается стоимость стартового комплекта оснастки: попытка работать универсальным набором на специфических задачах снижает производительность из-за длительных переналадок.
Критический просчет - выбор станка с минимальным количеством осей управления ради снижения цены. Отсутствие осей R или Z вынуждает оператора выполнять ручные замеры, что замедляет работу и увеличивает риск ошибки. Наконец, игнорирование фактора доступности сервиса и запчастей превращает актив в неликвид при первой же неисправности. Наличие локальной технической поддержки должно быть приоритетным критерием при выборе поставщика.
Выбор листогибочного пресса с ЧПУ - это стратегическая инвестиция в технологическую гибкость предприятия. Успех внедрения зависит от точного соответствия характеристик станка реальным задачам и уровня квалификации сервисной поддержки. Своевременный переход на автоматизированные системы и прецизионную оснастку позволяет минимизировать издержки и обеспечить стабильно высокое качество металлообработки на десятилетия вперед.
Листогибочный пресс является фундаментальным звеном в современной индустрии обработки металлов. От правильного выбора типа привода и системы управления зависит не только текущая эффективность цеха, но и конкурентоспособность предприятия в долгосрочной перспективе. Понимание технических нюансов, таких как расчет тоннажа, многоосевая синхронизация и роль интеллектуального ПО, позволяет избежать дорогостоящих ошибок на этапе закупки.
Инвестиции в высокотехнологичное оборудование с ЧПУ окупаются за счет снижения доли брака, сокращения времени переналадки и возможности выполнять заказы любой сложности. Эксперты «Masam Group» помогут интегрировать технику в производственные циклы заказчика, обеспечивая профессиональный подбор оснастки и полное сервисное сопровождение. В сочетании с качественным техническим обслуживанием современные листогибочные системы становятся надежным фундаментом для масштабирования бизнеса и достижения технологического лидерства в отрасли.
