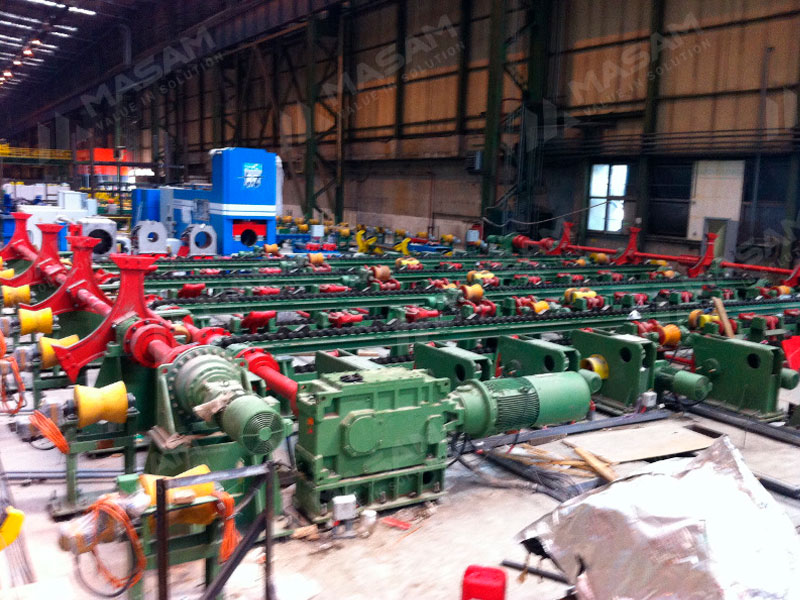

Транспортное оборудование участка формоизменения концов труб

Участок предназначен для выполнения калибровки (формоизменения) концов труб для дальнейшей нарезки резьб.

В кооперации с компанией “ATELIERS ROCHE” (Франция) – поставщиком двух прессов для формоизменения наша компания выполнила проект, изготовление и ввод в эксплуатацию всего участка.

Параметры обрабатываемых труб

• Наружный диаметр трубы 168…426 мм
• Толщина стенки 6,7…28 мм
• Длина трубы 6…13 м
• Масса трубы до 3,5 т

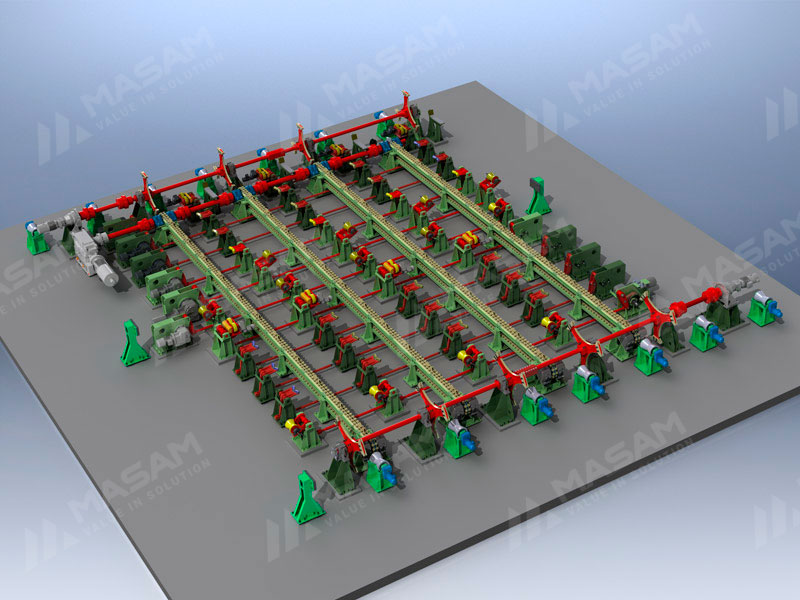

Участок включает в себя собственно два пресса для калибровки концов труб, индукторы и спрееры для снятия напряжений, и транспортную механизацию состоящую из 15 видов транспортного оборудования.

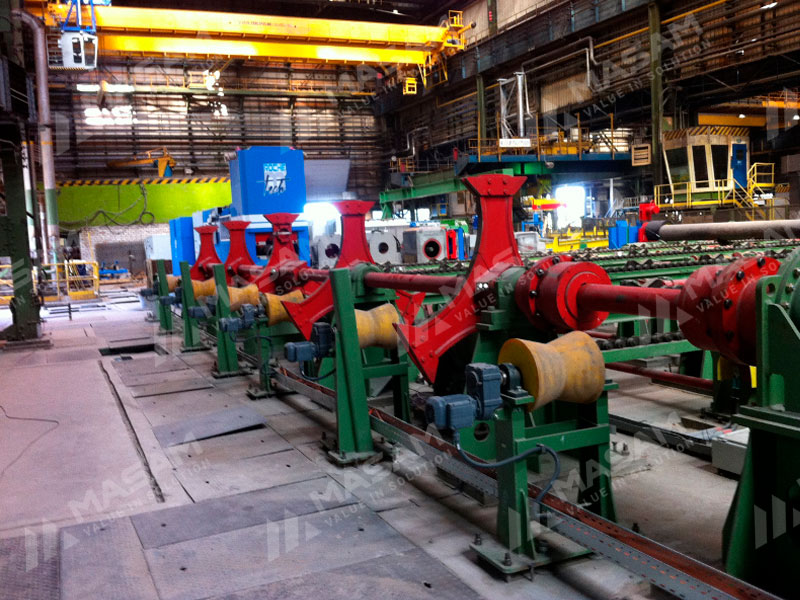

Это цепной транспортер, круговые перекладыватели, подъемные призьмы, транспортные ролики, ролики для вращения трубы.

Все оборудование в автоматическом цикле выполняет обработку концов труб и передает трубу в цеховую систему для выполнения последующих операций.

Общий вес поставленного оборудования составляет – более 86 тн.

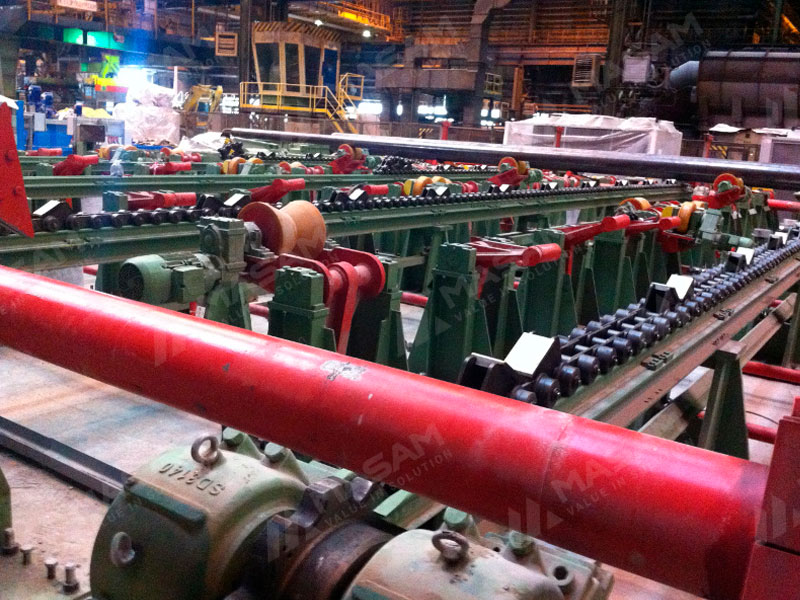

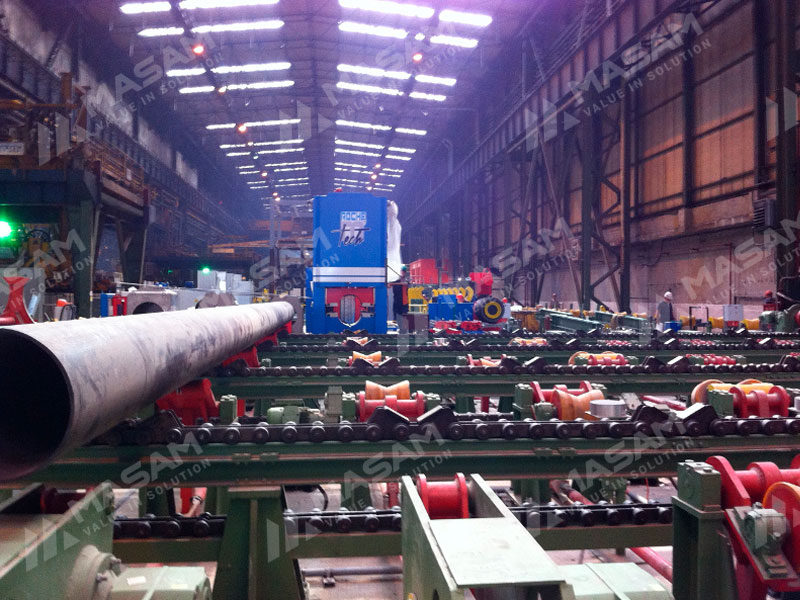

Перемещение труб по участку выполняется поперечным цепным транспортером. Все трубы лежат в ложементах, смонтированных в цепи. После выхода трубы на технологическую позицию подъемными призмами она поднимается с цепного транспортера и в дальнейшем выполняется технологическая операция:

• загрузка выгрузка трубы в пресс
• загрузка выгрузка трубы в зону индуктора или спрееров
