Ошибки при гибке трубы
Гибка труб кажется простой операцией только на первый взгляд. На практике мастера сталкиваются с заломами на внутренней стороне изгиба, сплющиванием профиля и трещинами на внешней стенке. Каждая из этих проблем — результат конкретных ошибок, которые можно и нужно устранять.
Природа дефектов при гибке
При изгибе труба испытывает неравномерные нагрузки. Внешняя сторона растягивается, внутренняя сжимается. Если материал не выдерживает деформации, появляются трещины снаружи или складки внутри. Овальность возникает из-за потери устойчивости стенок под нагрузкой.
Толщина стенки — критический параметр. Тонкостенные трубы (соотношение диаметра к толщине стенки более 30) гнутся сложнее толстостенных. Для них минимальный радиус гиба должен быть больше, иначе деформации неизбежны.
Заломы: почему появляются и как предотвратить

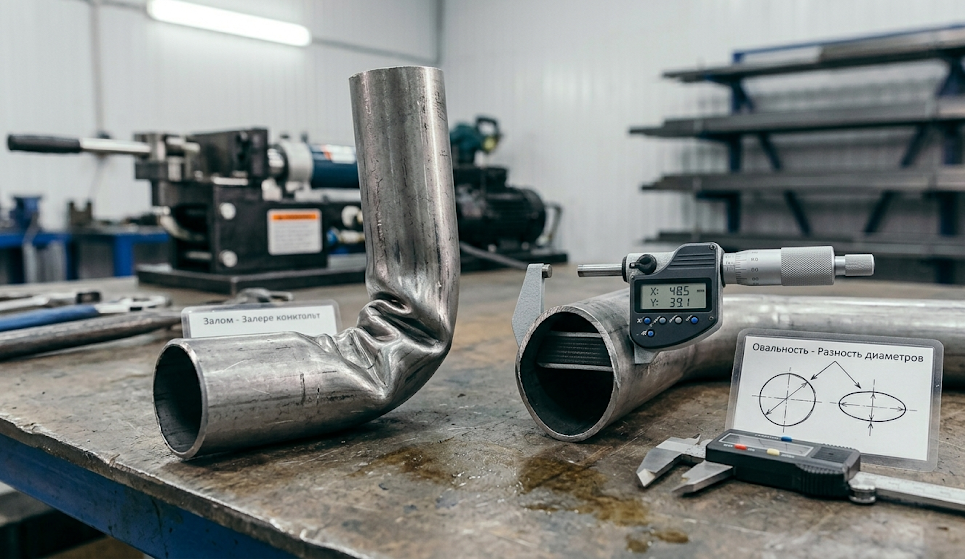

Заломы на внутренней стороне изгиба — результат слишком малого радиуса гиба или отсутствия поддержки. Материал не может равномерно сжаться и собирается в складку. Иногда складка превращается в острый залом, который невозможно исправить.
Использование оправки или дорна обязательно для труб диаметром более 20 мм с тонкой стенкой. Оправка поддерживает внутреннюю поверхность, не давая материалу сминаться. Без оправки качественный гиб тонкостенной трубы невозможен.
Правила предотвращения заломов:
- Соблюдайте минимальный радиус гиба для вашего материала
- Используйте оправку для тонкостенных труб
- Контролируйте скорость гибки — медленно значит качественнее
- Проверяйте соосность трубы и гибочного инструмента
- Не пытайтесь гнуть холодную трубу, если материал требует нагрева
Для нержавеющих сталей и алюминия минимальный радиус гиба больше, чем для углеродистых сталей. Эти материалы менее пластичны при комнатной температуре. Попытка согнуть нержавейку так же, как черную сталь, гарантированно приведет к заломам.
Овальность: потеря формы профиля
Овальность — это когда круглая труба после гибки становится похожа на эллипс. Для профильных труб проблема усугубляется: прямоугольное сечение искажается, стенки вгибаются внутрь.
Причина овальности — отсутствие внешней поддержки. При гибке стенки трубы ничто не удерживает от деформации. Внутреннее давление оправки не компенсирует внешние силы, сминающие профиль.
Используйте гибочные шаблоны с калибрующими вставками. Они повторяют форму трубы и не дают ей деформироваться. Для профильных труб обязательны сегменты, точно соответствующие сечению.
Методы борьбы с овальностью:
- Применяйте гибку с наполнителем (песок, канифоль, специальные составы)
- Используйте гибочные сегменты с точной калибровкой
- Для профильных труб применяйте внутренние оправки
- Контролируйте усилие гибки — избыточное давление сплющивает трубу
- Проверяйте износ гибочного инструмента
Наполнитель работает как внутренняя поддержка. Песок должен быть сухим и мелкозернистым, плотно набитым. Канифоль или специальные плавкие сплавы дают лучший результат, но требуют последующей очистки и нагрева.
Трещины: когда материал не выдерживает

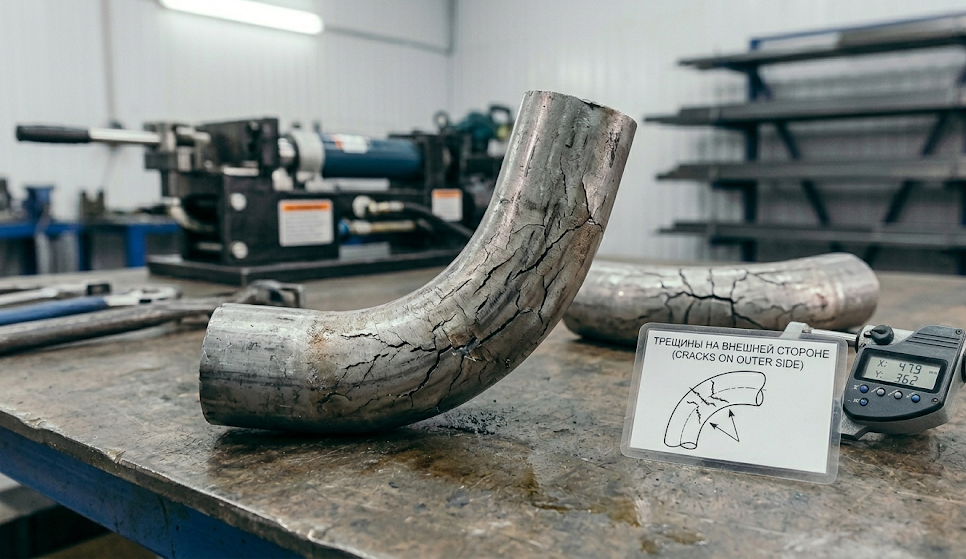

Трещины на внешней стороне изгиба — признак превышения предела пластичности материала. Растяжение внешней стенки достигает критической величины, металл рвется.
Холодная гибка без учета свойств материала — главная причина трещин. Некоторые стали при комнатной температуре хрупкие. Их нужно греть перед гибкой. Алюминиевые сплавы требуют особого режима деформации.
Наклеп — упрочнение материала в процессе деформации — тоже играет роль. Если гнуть трубу в несколько проходов без промежуточного отжига, наклеп накапливается, материал теряет пластичность и трескается.
Как избежать трещин:
- Увеличьте радиус гиба для хрупких материалов
- Подогревайте трубу перед гибкой (для сталей выше 0,4% углерода)
- Используйте промежуточный отжиг при многопроходной гибке
- Контролируйте качество поверхности трубы — царапины становятся концентраторами напряжений
- Не гните трубы с дефектами сварных швов
Температура подогрева зависит от материала. Для углеродистых сталей достаточно 200-300 градусов, для легированных — до 500-600. Перегрев тоже опасен: металл пережигается, теряет прочность.
Выбор метода гибки
Разные методы дают разное качество. Ручная гибка ломом в гараже — это одно, гидравлический трубогиб с ЧПУ — другое. Но даже на простом оборудовании можно получить хороший результат, если соблюдать технологию.
Роликовая гибка (вальцовка) дает плавный изгиб без резких перегибов, но требует нескольких проходов. Поворотная гибка (на угол) быстрее, но создает большую деформацию в одной зоне.
Для тонкостенных труб предпочтительна гибка с оправкой. Для толстостенных можно обойтись без нее. Профильные трубы всегда требуют поддержки формы — либо оправкой, либо наполнителем.
Контроль качества
Не надейтесь на глаз. Измеряйте овальность калибром или штангенциркулем в нескольких сечениях. Допустимая овальность для большинства применений — не более 8-10% от номинального диаметра.
Проверяйте наличие трещин визуально, при необходимости используйте лупу. Трещины часто начинаются с микроскопических надрывов. Если видите подозрительные линии на внешней стороне изгиба — это повод для беспокойства.
Толщину стенки в зоне гиба контролируйте ультразвуковым толщиномером. Истончение более 15% от исходной толщины — признак чрезмерной деформации.
Заломы, овальность и трещины — не неизбежное зло, а результат нарушений технологии. Соблюдайте минимальные радиусы гиба, используйте оправки и наполнители, контролируйте усилие деформации.
Не экономьте на подготовке. Лучше потратить время на набивку трубы песком или подогрев, чем выбрасывать испорченную заготовку. Качественная гибка — это баланс между скоростью и соблюдением технологии.
Помните: каждая труба имеет свой предел пластичности. Задача мастера — не превысить его, а грамотно использовать.
