Как выбрать резьбонакатной станок под диаметр и материал заготовки

Резьбонакатка — процесс пластического деформирования, который требует точного подбора оборудования. Ошибки в выборе станка ведут к браку, поломкам роликов и простою производства. Разберемся, какие параметры критичны для разных задач.

Диаметр заготовки — отправная точка

Диаметр резьбы определяет тип и размер станка. Условно диапазон делится на три категории: мелкая резьба до М12, средняя от М12 до М30, крупная свыше М30.

Для мелкой резьбы подходят настольные станки с плоскими плашками или цилиндрическими роликами. Они компактны, точны, не требуют мощной гидравлики.

Средний диаметр — зона универсальных станков. Здесь работают и плоские, и цилиндрические системы. Выбор зависит от объемов и требуемой производительности.

Крупная резьба требует серьезных станков с большим усилием накатки. Часто это специализированное оборудование с ЧПУ или мощной гидравликой.

Соотношение диаметра и типа станка:

• До М12: настольные станки, ручные или с электроприводом
• М12-М30: универсальные станки с плоскими или цилиндрическими роликами
• М30-М64: гидравлические станки с усилием от 10 тонн
• Свыше М64: специализированное оборудование, часто с индукционным подогревом

Материал заготовки — определяем пластичность

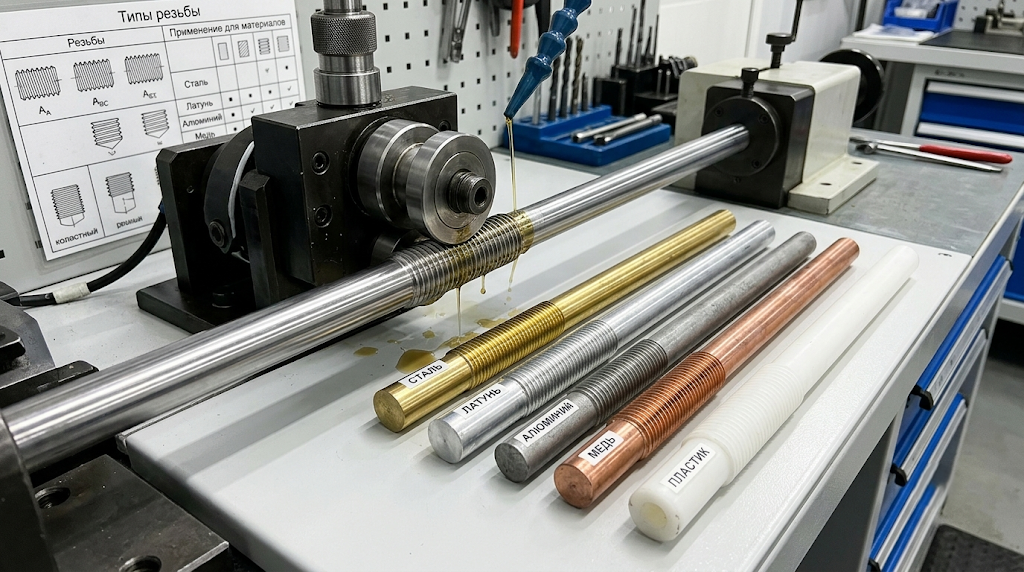

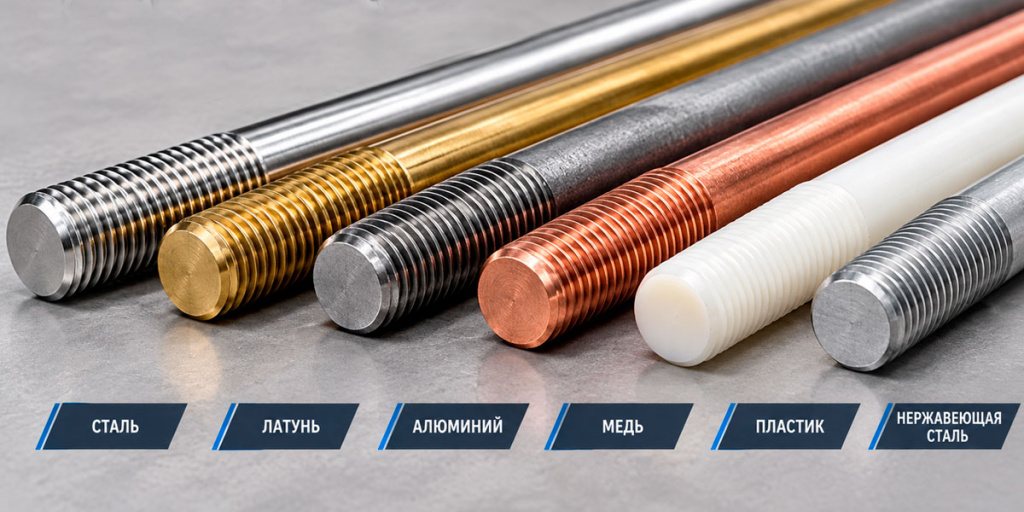

Не все материалы одинаково хорошо накатываются. Пластичность — ключевое свойство. Хрупкие материалы трескаются при деформации.

Углеродистые стали с содержанием углерода до 0,4% — идеальный материал для накатки. Они пластичны, хорошо деформируются без разрушения.

Нержавеющие стали требуют большего усилия и точного контроля. Они склонны к наклепу, упрочняются в процессе деформации. Нужны станки с плавной регулировкой усилия.

Алюминиевые и медные сплавы мягкие, но вязкие. Требуют острой геометрии роликов и хорошей смазки. Скорость накатки выше, чем для сталей.

Ограничения по материалам:

• Чугун — не накатывается (хрупкий материал)
• Закаленные стали свыше 35 HRC — требуют отжига перед накаткой
• Легированные стали — возможен наклеп, нужен контроль
• Титановые сплавы — сложная накатка, требуется спецоснастка
• Автоматные стали — отличная накатываемость

Усилие накатки — критический параметр

Усилие измеряется в тоннах и определяет, какую резьбу может накатать станок. Недостаточное усилие — неполный профиль резьбы. Избыточное — перегрузка оборудования.

Ориентировочные значения:

• М6-М10: 2-5 тонн
• М12-М20: 5-10 тонн
• М24-М36: 10-20 тонн
• М42-М64: 20-40 тонн
• Свыше М64: 40 тонн и выше

Для нержавейки и жаропрочных сплавов увеличивайте усилие на 30-50% по сравнению с углеродистой сталью того же диаметра.

Тип системы накатки

Плоские плашки (планшайбы) — одна подвижная, одна неподвижная. Заготовка прокатывается между ними. Плюс: высокая скорость, простота. Минус: ограничена длина резьбы.

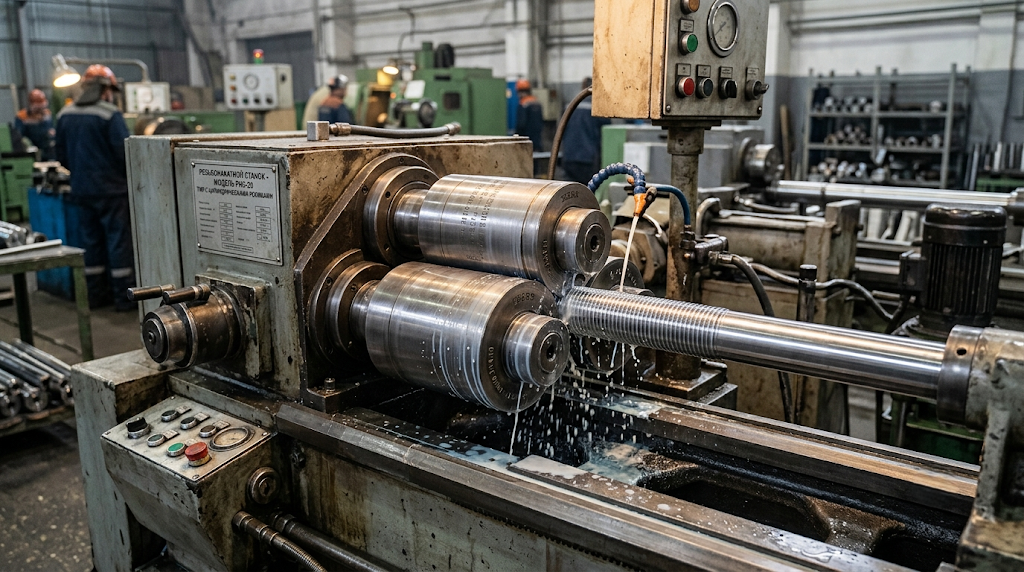

Цилиндрические ролики — два или три ролика вращаются, заготовка фиксируется. Плюс: большая длина резьбы, точность. Минус: ниже скорость, сложнее настройка.

Сегментные головки — для накатки резьбы на токарных станках. Плюс: универсальность. Минус: требует токарный станок.

Выбор типа системы:

• Плоские плашки: для массовой накатки короткой резьбы (болты, шпильки)
• Цилиндрические ролики: для длинной резьбы, валов, втулок
• Сегментные головки: для мелкосерийного производства, широкой номенклатуры

Длина резьбы

Длина накатываемой резьбы влияет на выбор станка. Плоские плашки ограничены длиной хода — обычно до 100-150 мм. Цилиндрические ролики могут накатывать резьбу длиной до 300-400 мм и более.

Если нужна резьба на всей длине заготовки (шпилька 500 мм), требуется специализированный станок с проходной системой или поэтапная накатка.

Точность и класс резьбы

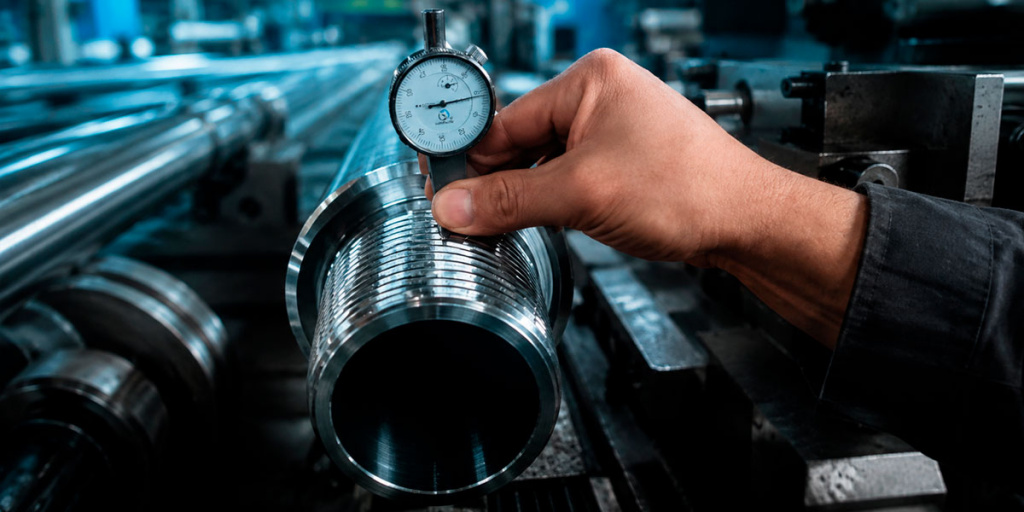

Класс точности резьбы (6g, 6h, 4h и т.д.) определяет требования к станку. Для массового крепежа достаточно класса 6g. Для ответственных соединений нужен 4h и выше.

Станки с ЧПУ обеспечивают высокую повторяемость и точность. Механические станки требуют квалифицированной настройки, но дешевле.

Требования к точности:

• Класс 6g-7g: универсальные станки, стандартная оснастка
• Класс 4h-6h: прецизионные станки, шлифованные ролики
• Класс 3h и выше: специализированное оборудование, контроль температуры

Производительность и объемы

Для мелкосерийного производства (до 1000 штук в месяц) подойдет универсальный станок с быстрой переналадкой. Для массового (десятки тысяч) — специализированный автомат.

Автоматические станки с вибробункером для подачи заготовок дают производительность до 200-300 деталей в минуту. Но они дороги и требуют времени на настройку.

Оснастка и ролики

Качество роликов критично. Твердость рабочих поверхностей должна быть 60-64 HRC. Материал — быстрорежущая сталь или твердый сплав.

Срок службы роликов:

• Для углеродистой стали: 50-100 тысяч деталей
• Для нержавейки: 20-50 тысяч деталей
• Для алюминия: 100-200 тысяч деталей

Уточняйте доступность и стоимость сменной оснастки. Иногда ролики стоят до 40% от цены станка.

Дополнительные функции

Система смазки — обязательна. Без качественной смазки ролики быстро изнашиваются, резьба получается с задирами.

Автоматическая подача заготовок увеличивает производительность в 2-3 раза. Для массового производства — must have.

Контроль усилия в реальном времени предотвращает брак. Если усилие вышло за пределы — станок останавливается.

Выбор резьбонакатного станка — баланс между диаметром, материалом, объемами и бюджетом. Начните с анализа: какие резьбы накатываете чаще, из какого материала, какая точность нужна.

Не экономьте на оснастке. Дешевые ролики дадут брак и быстро выйдут из строя. Качественная оснастка окупится за счет ресурса и отсутствия переделок.

Помните: накатка требует пластичности материала. Если сталь твердая — нужен отжиг. Если чугун — забудьте о накатке, только нарезка.
