Ленточнопильный станок выбирают не только по максимальному диаметру резки. Для правильного подбора необходимо учитывать материал и форму заготовки, ее размеры, количество резов, требуемую производительность, способ подачи и уровень автоматизации.
Для небольшого ремонтного цеха, заготовительного участка и серийного производства требования к оборудованию будут разными. Разберемся, как выбрать ленточнопильный станок по основным параметрам и когда имеет смысл использовать ручную, полуавтоматическую или автоматическую модель.
Какие параметры важны при выборе ленточнопильного станка
Перед покупкой определите:
- максимальные и минимальные размеры заготовок;
- форму сечения — круг, труба, профиль, уголок, швеллер, сплошной прокат;
- материал;
- требуемые углы резки;
- количество резов за смену;
- длину серий;
- необходимую точность и повторяемость;
- способ загрузки и подачи материала;
- необходимый уровень автоматизации.
Эти параметры позволяют определить подходящий тип станка и его основные характеристики.
Горизонтальный или вертикальный ленточнопильный станок
Конструкция станка должна соответствовать характеру выполняемых операций.

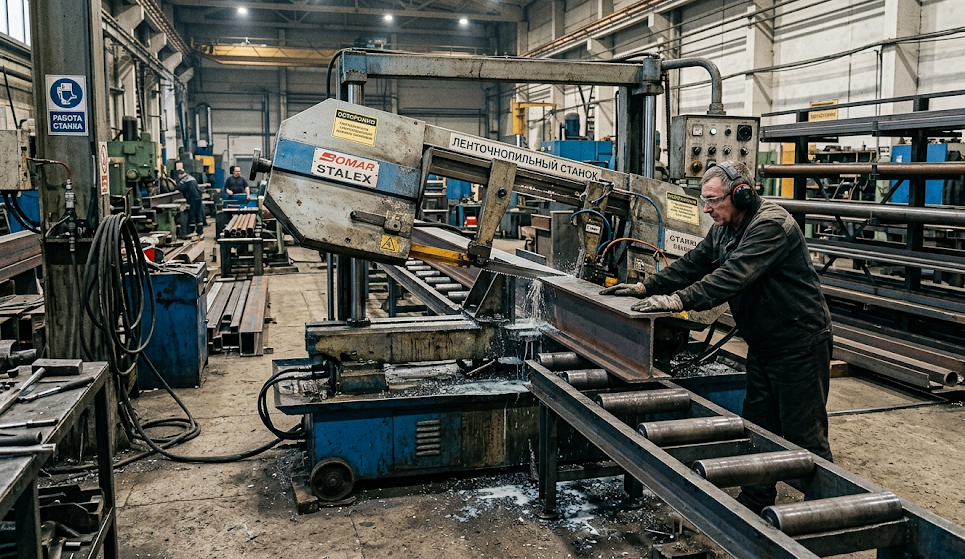

Горизонтальные ленточнопильные станки
Горизонтальные модели широко применяются для поперечного раскроя:
- труб;
- профильного проката;
- прутка;
- швеллера;
- уголка;
- двутавра;
- других металлических заготовок.
Полотно движется относительно заготовки, выполняя прямой или, в зависимости от конструкции станка, косой рез.
Горизонтальные станки выпускаются в ручном, полуавтоматическом и автоматическом исполнении. Именно этот тип оборудования чаще всего выбирают для заготовительных участков и серийного раскроя металлопроката.
Вертикальные ленточнопильные станки
Вертикальные модели используют для задач, где требуется другая схема резания, в том числе для контурной обработки и криволинейных резов.
Поэтому вертикальный станок нельзя считать просто альтернативой горизонтальному. Сначала необходимо определить технологическую задачу, а затем выбирать конструкцию оборудования.
Как выбрать станок по размеру заготовки
Один из основных параметров ленточнопильного станка — максимальный размер сечения, которое он способен обработать.
Для круглого проката обычно указывается максимальный диаметр резки. Для прямоугольных и профильных заготовок важны ширина и высота сечения.
При выборе учитывайте не только максимальный размер из текущего ассортимента. Желательно оставить запас по рабочей зоне, если в дальнейшем предполагается расширение номенклатуры.
При этом слишком большой станок не всегда является оптимальным решением: оборудование с избыточной рабочей зоной может занимать больше места и стоить дороже.
Что важно учитывать для труб и профиля
Для профильной трубы недостаточно знать только один размер. Например, для трубы 100×100 мм необходимо учитывать также толщину стенки.
Тонкостенные трубы и сплошной прокат одного внешнего размера создают совершенно разную нагрузку на полотно.
Поэтому при подборе станка желательно указывать:
- форму профиля;
- размеры сечения;
- толщину стенки;
- материал;
- количество заготовок в пакете, если планируется пакетная резка.
Как выбрать ленточнопильный станок по производительности
Производительность зависит не только от мощности двигателя. На время одного цикла влияют:
- размер и материал заготовки;
- тип и состояние полотна;
- скорость движения полотна;
- подача;
- время зажима и загрузки;
- время отвода готовой заготовки;
- необходимость изменения угла;
- способ подачи материала.
Для небольшого количества разноплановых операций ручной или полуавтоматический станок может оказаться рациональнее полностью автоматического.
При серийном раскрое, наоборот, автоматическая подача и повторяемость цикла позволяют значительно сократить участие оператора.
Поэтому выбирать станок только по показателю «резов в минуту» неправильно. Нужно оценивать полный цикл обработки.

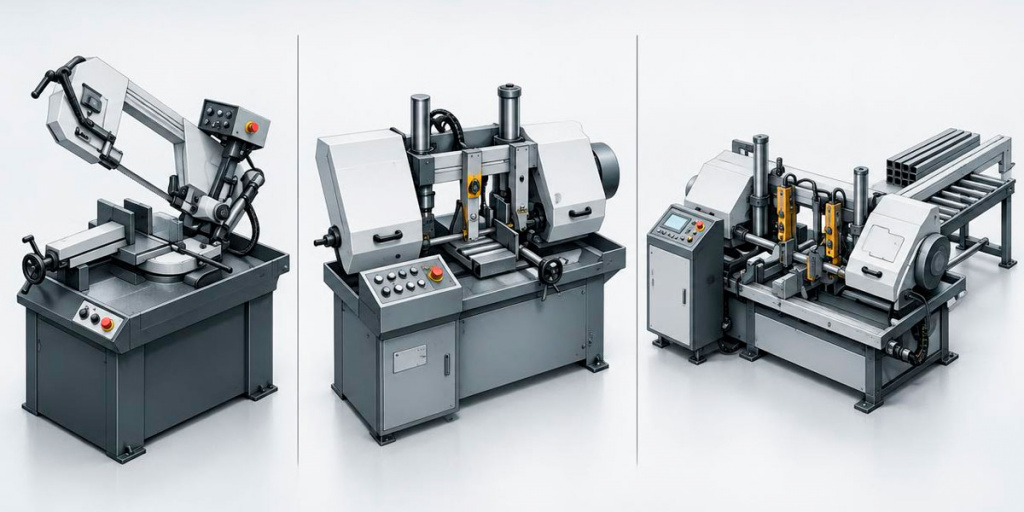

Ручной, полуавтоматический или автоматический станок
Ручные ленточнопильные станки
Подходят для ремонтных участков, небольших производств и задач с часто меняющейся номенклатурой.
Оператор самостоятельно выполняет основные операции:
- устанавливает заготовку;
- фиксирует ее;
- задает параметры резания;
- запускает цикл;
- контролирует процесс.
Преимущество таких моделей — простота и универсальность. Они подходят, когда объем резки относительно небольшой и нет необходимости постоянно повторять один и тот же цикл.
Полуавтоматические станки
Часть операций выполняется автоматически, что снижает нагрузку на оператора и делает цикл более стабильным.
Такой вариант часто подходит для производств, где есть регулярная потребность в раскрое, но номенклатура остается достаточно широкой.
Автоматические ленточнопильные станки
Автоматические модели предназначены для более интенсивной эксплуатации и серийного раскроя.
В зависимости от комплектации они могут иметь:
- автоматическую подачу материала;
- программируемую длину реза;
- автоматическое позиционирование;
- пакетную резку;
- контроль параметров цикла;
- системы удаления стружки;
- рольганги и загрузочные устройства.
Чем выше уровень автоматизации, тем важнее оценивать не отдельную характеристику станка, а всю производственную систему.

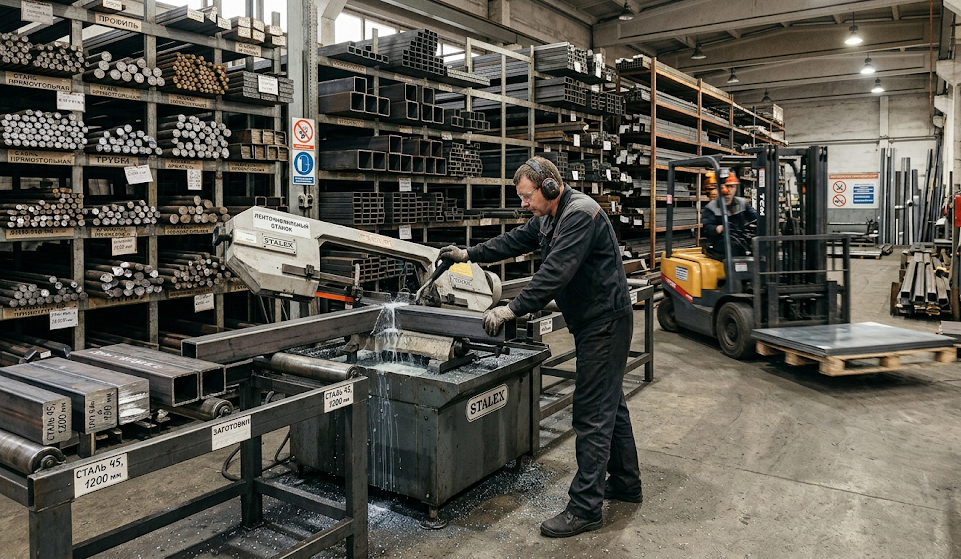

Как выбрать станок для ремонтного цеха
Для ремонтного цеха обычно важнее универсальность, чем максимальная производительность.
Оборудование может использоваться для резки различных видов проката, поэтому полезными характеристиками будут:
- возможность косого реза;
- удобная регулировка скорости полотна;
- простая смена и натяжение полотна;
- надежная система зажима;
- доступность основных органов управления;
- компактность;
- возможность перемещения, если это необходимо по условиям работы.
Если требуется часто менять типоразмеры и материалы, не стоит переплачивать за автоматизацию, которая не будет использоваться.
Как выбрать станок для серийного производства
В серийном производстве на первый план выходят повторяемость и стабильность цикла.
При выборе автоматического или полуавтоматического станка обратите внимание на:
- автоматическую подачу;
- точность позиционирования;
- повторяемость длины заготовок;
- вместимость магазина или загрузочного устройства;
- возможность пакетной резки;
- диапазон размеров заготовки;
- скорость и подачу полотна;
- систему охлаждения;
- удобство замены полотна;
- возможность подключения рольгангов.
Если станок должен работать в составе производственной линии, заранее проверьте совместимость систем подачи и выгрузки материала.
Мощность двигателя и скорость полотна
Мощность двигателя — важный, но не единственный параметр.
Она влияет на способность станка поддерживать необходимый режим резания при нагрузке. Однако сама по себе большая мощность не означает более высокую производительность.
На результат также влияют:
- материал;
- сечение заготовки;
- полотно;
- скорость движения полотна;
- подача;
- жесткость станка;
- состояние направляющих;
- качество зажима.
Скорость полотна должна соответствовать обрабатываемому материалу и используемому полотну. Возможность ее регулировки особенно полезна, если станок работает с разными видами металла.
Как выбрать ленточное полотно
Даже правильно подобранный станок не обеспечит качественный рез при неподходящем полотне.
При выборе учитывают:
-
ширину и толщину полотна;
-
шаг зубьев;
-
геометрию зуба;
-
материал режущей части;
-
обрабатываемый материал;
-
размеры и форму заготовки.
Для труб и профильного проката особенно важно правильно подобрать шаг зубьев: при резании тонкой стенки зубья работают в условиях частого входа и выхода из материала.
Для сплошного проката требования будут другими.
Поэтому полотно необходимо подбирать вместе с режимом резания, а не рассматривать его как простой расходный материал.
Система охлаждения и удаление стружки
СОЖ помогает отводить тепло из зоны резания и снижает нагрузку на полотно. При длительной работе и обработке материалов, чувствительных к нагреву, это особенно важно.
При выборе станка оцените:
- наличие системы подачи СОЖ;
- объем и удобство обслуживания бака;
- подачу жидкости в зону резания;
- систему удаления стружки;
- доступность элементов для очистки.
Для интенсивной эксплуатации также полезно предусмотреть эффективное удаление стружки и удобный доступ к рабочей зоне.
На что обратить внимание при выборе ленточнопильного станка
Перед покупкой полезно составить техническое задание:
| Параметр | Что определить |
|---|---|
| Материал | Сталь, нержавейка, алюминий и др. |
| Заготовка | Круг, труба, профиль, швеллер, уголок, пруток |
| Размер | Максимальное и минимальное сечение |
| Толщина стенки | Особенно для труб и профиля |
| Угол реза | Только 90° или косые резы |
| Объем | Количество резов и продолжительность работы |
| Производство | Единичное, мелкосерийное, серийное |
| Автоматизация | Ручная, полуавтоматическая, автоматическая |
| Полотно | Размер, шаг и материал |
| Охлаждение | Требования к СОЖ |
| Подача | Ручная, автоматическая, магазин |
| Оснастка | Рольганги, упоры, загрузка/выгрузка |
Такой перечень позволяет сравнивать модели по одинаковым критериям, а не только по цене и максимальному диаметру резки.
Какой ленточнопильный станок выбрать
Для ремонтного цеха чаще всего важны универсальность, простота настройки и возможность работы с разной номенклатурой.

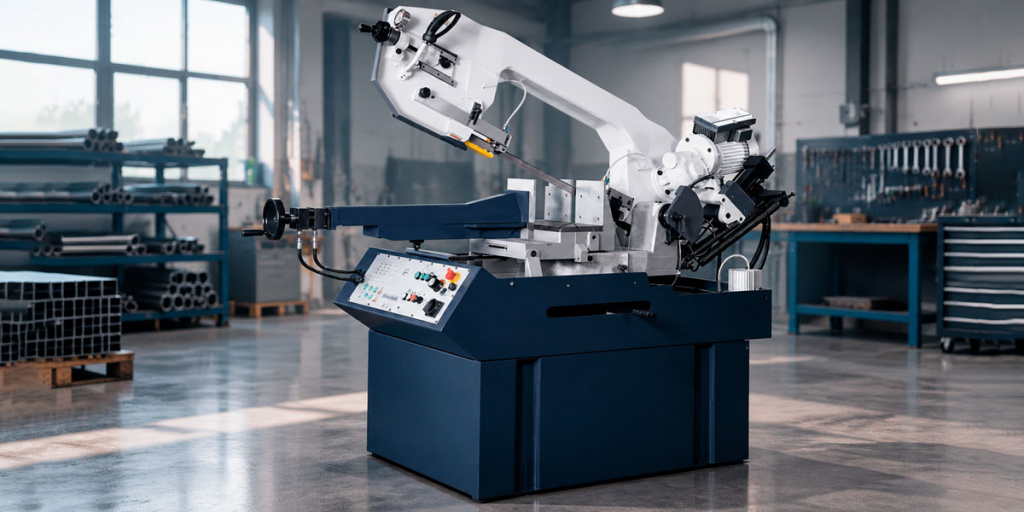

Для небольшого производства рациональным решением может быть ручной или полуавтоматический станок — в зависимости от количества резов и требований к повторяемости.

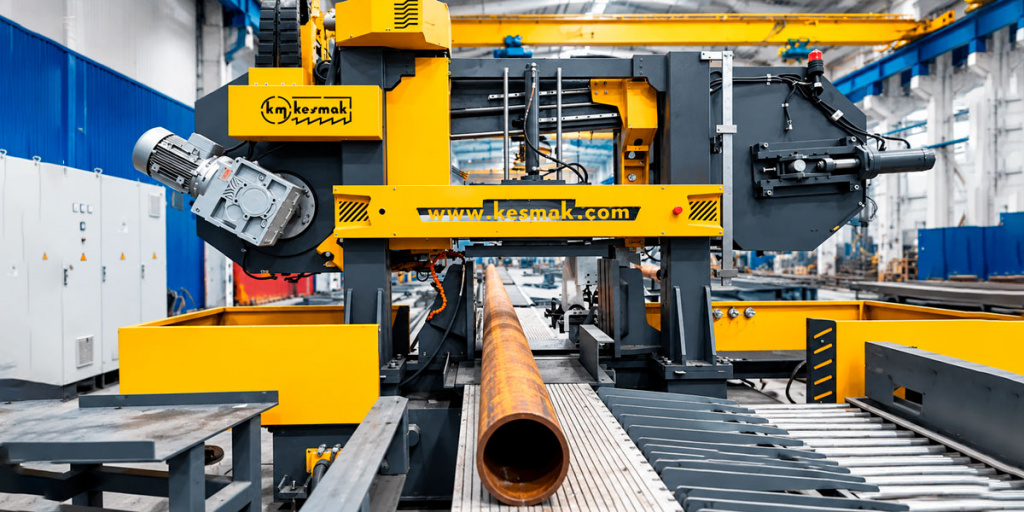

Для серийного производства стоит рассматривать автоматические модели с подачей материала, программируемым циклом и возможностью интеграции с загрузочными и разгрузочными системами.
Для крупного производства выбор оборудования нужно проводить уже с учетом производственной линии, фактической загрузки, времени цикла, автоматизации подачи и требований к бесперебойности работы.
Главное правило — выбирать ленточнопильный станок не по максимальной мощности или диаметру резки, а по реальной технологии производства: материалу, сечению заготовки, объему резки и необходимому уровню автоматизации.
MASAM GROUP поможет подобрать ленточнопильный станок под конкретные производственные задачи — от единичного раскроя до серийной автоматизированной резки металлопроката.
