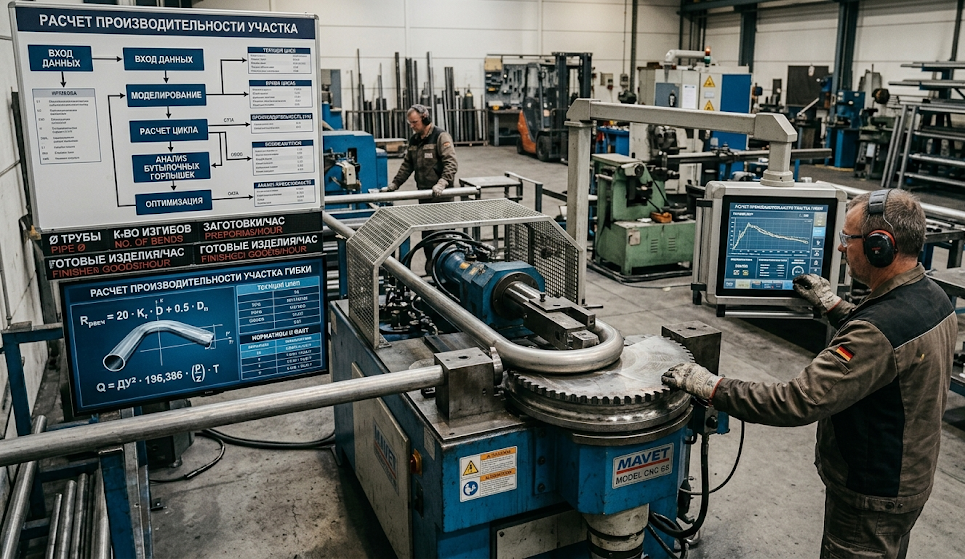

Как рассчитать производительность трубогибочного участка
Планирование загрузки трубогибочного производства требует точных расчетов. Нельзя просто посмотреть на станок и сказать «сделаем сто деталей за смену». Нужен системный подход с учетом времени на каждую операцию, переналадку и неизбежные простои.
Базовые параметры для расчета
Производительность измеряется в количестве согнутых труб за единицу времени. Но простая формула «время смены делить на время одного гиба» дает завышенные результаты. Реальная картина сложнее.
Основные временные составляющие:
- Время на загрузку заготовки в станок
- Время позиционирования и фиксации трубы
- Непосредственно время гибки (зависит от угла и радиуса)
- Время на извлечение готовой детали
- Время на контроль качества и измерение угла

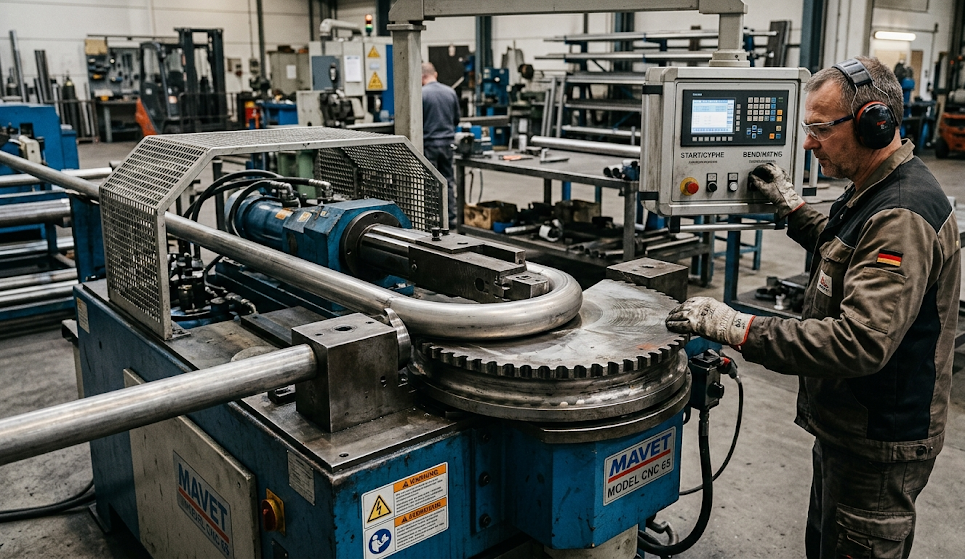

Для ручных станков оператор выполняет все операции последовательно. На гидравлических и электромеханических станках часть процессов автоматизирована. ЧПУ-станки минимизируют участие человека, но требуют времени на программирование.
Расчет времени одного цикла
Цикл гибки начинается с момента, когда оператор берет трубу, и заканчивается, когда готовая деталь отложена в сторону. Хронометраж реальных операций — основа точного расчета.
Пример для трубы диаметром 20 мм с одним гибом под 90 градусов:
- Загрузка и установка в патрон — 15-20 секунд
- Фиксация и установка упоров — 10-15 секунд
- Гибка (на скорости 5-7 градусов в секунду) — 15-20 секунд
- Разжим и извлечение — 10 секунд
- Контроль угла — 5-10 секунд
Итого: 55-75 секунд на одну деталь. За восьмичасовую смену (28800 секунд) теоретически можно сделать 380-520 деталей. Но это идеальные условия без учета переналадок, перерывов и брака.
Коэффициент использования времени
Ни один станок не работает 100% времени смены. Реальный фонд времени меньше номинального. Нужно ввести коэффициенты, учитывающие потери.
Стандартные потери времени:
- Обед и регламентированные перерывы — 40-60 минут за смену
- Переналадка под другой радиус или угол — 15-30 минут
- Смена инструмента (оправок, дорнов) — 10-20 минут
- Техническое обслуживание и уборка — 15-20 минут
- Непредвиденные простои (поиск инструмента, ожидание крана) — 10-15% времени
Реальный коэффициент использования оборудования (КИО) для трубогибочных участков составляет 0,65-0,75. То есть из 8 часов смены эффективно работают 5,2-6 часов.
Влияние сложности детали
Один гиб под 90 градусов и три гиба в разных плоскостях — это разные временные затраты. Каждый дополнительный гиб увеличивает время цикла нелинейно.
Факторы усложнения:
- Количество гибов на одной трубе
- Необходимость поворота трубы между гибами
- Точность позиционирования (допуск ±1 мм или ±0,1 мм)
- Необходимость использования дорна для тонкостенных труб
- Контроль после каждого гиба или только в конце
Для деталей с тремя и более гибами время контроля возрастает кратно. Оператор должен проверить не только углы, но и взаимное расположение плоскостей гибов. Это требует специальных шаблонов или координатно-измерительных машин.
Расчет для партий разной величины

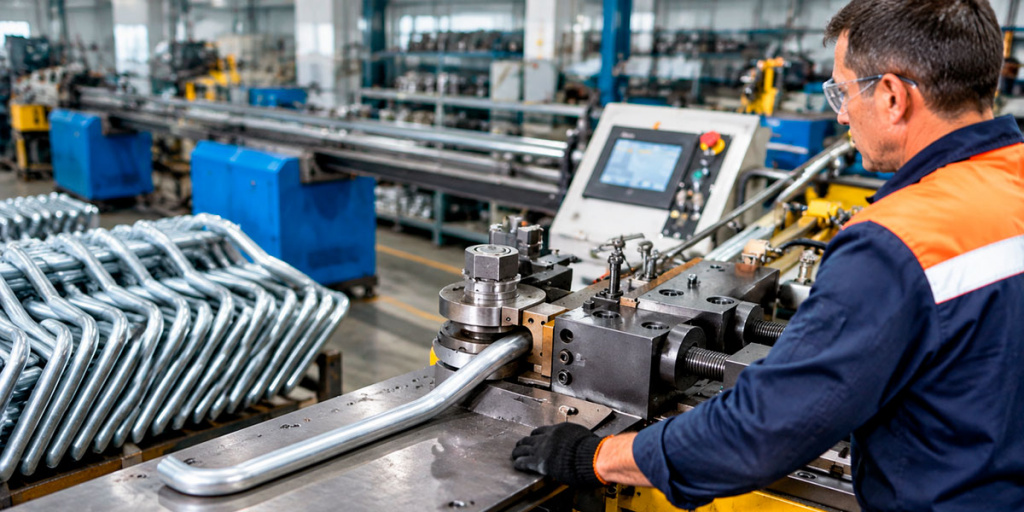

Мелкосерийное производство (партии до 50 штук) и массовое (тысячи деталей) требуют разного подхода к расчету производительности.
Для мелких партий основное время уходит на переналадку. Если партия 10 штук, а переналадка занимает 30 минут, то на каждую деталь приходится 3 минуты только на настройку. При партии 1000 штук это уже 1,8 секунды на деталь — несущественно.
Формула расчета для партии:
- Общее время = (Время переналадки) + (Количество деталей × Время цикла)
- Производительность = Количество деталей / Общее время
- С учетом КИО: Реальная производительность = Производительность × КИО
Пример: партия 100 труб, переналадка 25 минут, цикл 60 секунд. Общее время = 25 + (100 × 1) = 125 минут. Производительность = 100 / 125 = 0,8 детали в минуту или 48 деталей в час. С КИО 0,7 получаем 34 детали в час.
Учет человеческого фактора
Оператор — не машина. Усталость накапливается к концу смены, внимание притупляется. Производительность в последнюю часовой интервал может быть на 15-20% ниже, чем в первый.
Квалификация исполнителя влияет значительно. Опытный оператор делает те же операции на 20-30% быстрее новичка. Он интуитивно находит оптимальную последовательность движений, меньше ошибается, быстрее устраняет мелкие проблемы.
При расчете производительности участка с несколькими станками учитывайте, что один оператор может обслуживать 2-3 станка только если они автоматизированы. На ручных станках — один человек на один пост.
Влияние материала и диаметра
Нержавеющая сталь гнется медленнее углеродистой — требуется меньшая скорость для предотвращения трещин. Алюминий можно гнуть быстрее, но он требует осторожности из-за мягкости.
Толстостенные трубы требуют большего усилия и времени на гибку. Тонкостенные с дорном — больше времени на установку и извлечение оправки.
Диаметр трубы влияет на время загрузки-разгрузки. Трубу диаметром 100 мм и весом 15 кг невозможно быстро установить вручную — нужен кран или манипулятор, что увеличивает время цикла.
Планирование загрузки участка
Для расчета месячной производительности умножьте часовую выработку на количество рабочих часов в месяце с учетом КИО.
Пример: участок с двумя станками, каждый дает 30 деталей в час. За 8-часовую смену — 480 деталей. За 22 рабочих дня — 10560 деталей. Но это теоретический максимум. Реально закладывайте 70-80% от этой цифры на случай срывов поставок, поломок, отсутствия заказов.
При планировании учитывайте сезонность и пики загрузки. Лучше иметь резерв мощности 15-20%, чем работать на пределе и срывать сроки.
Методы повышения производительности
Автоматизация подачи заготовок сокращает время загрузки на 30-40%. Конвейер или магазин заготовок позволяют оператору не отвлекаться на поиск труб.
Быстросъемная оснастка уменьшает время переналадки с 30 до 5-10 минут. Это критично для мелкосерийного производства.
Программируемые упоры и ЧПУ исключают ручные измерения между гибами. Оператор только загружает трубу, станок сам позиционирует и гнет.
Расчет производительности трубогибочного участка — не точная наука, а оценка с допустимой погрешностью. Закладывайте коэффициенты на неизбежные потери, учитывайте человеческий фактор, не планируйте загрузку на 100%.
Регулярно проводите хронометраж операций, обновляйте нормативы. Технология меняется, оборудование изнашивается или модернизируется — цифры должны быть актуальными.
Помните: завышенные планы демотивируют персонал, заниженные — не позволяют выявить резервы. Ищите баланс между реалистичностью и амбициозностью.
