Как повысить точность реза на ленточнопильном станке
Точность реза на ленточнопильном станке — параметр, который часто недооценивают. «Пилит и так нормально» — опасный подход. Увод полотна, неровный рез, отклонения от размера ведут к дополнительным операциям, перерасходу материала и браку. Разберемся, как добиться максимальной точности.

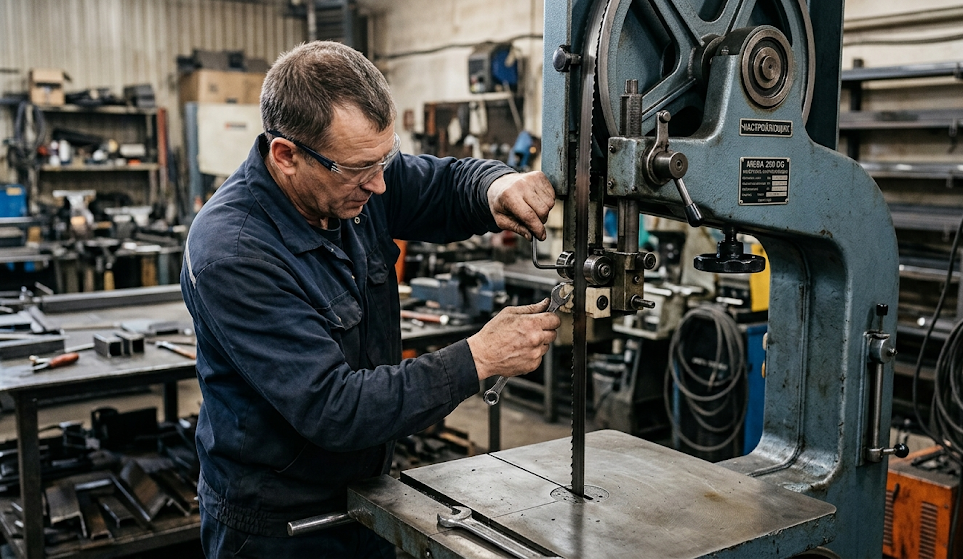

Настройка натяжения полотна
Слабое натяжение — главная причина увода полотна в сторону. Полотно начинает «гулять» в пропиле, рез получается волнистым или конусным. Но и перетяжка не менее вредна: полотно работает на пределе прочности, растет риск разрыва.
Проверяйте натяжение по индикатору на станке или тензометром. Если таких приборов нет, используйте простой метод: нажмите пальцем на нерабочую ветвь полотна. Прогиб должен составлять 2-3 мм при умеренном усилии.
Признаки неправильного натяжения:
- Полотно уходит в сторону при входе в материал
- Появляется характерный свист или вибрация
- На поверхности реза видны волны или ступеньки
- Полотно часто рвется без видимых причин
- Увеличивается расход лент
Для разных типов полотен требуется разное натяжение. Биметаллические ленты выдерживают большее натяжение, чем углеродистые. Твердосплавные полотна требуют максимального натяжения для стабильности реза.
Положение и состояние направляющих

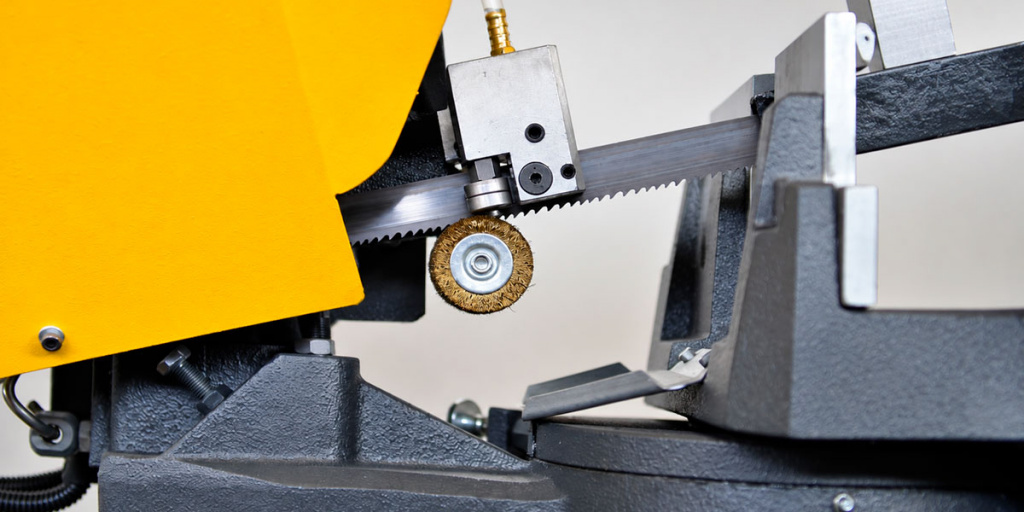

Направляющие ролики или пластины удерживают полотно в плоскости реза. Изношенные или неправильно выставленные направляющие — гарантия неточного реза.
Зазор между направляющими и полотном должен быть минимальным, но без контакта в свободном состоянии. Оптимально 0,02-0,05 мм. Проверьте щупом. Если зазор больше, полотно будет смещаться под нагрузкой.
Расстояние от направляющих до заготовки — не более 5-10 мм. Чем ближе поддержка к зоне резания, тем стабильнее полотно. Перед каждым резом пододвигайте направляющие вплотную к заготовке.
Выбор и состояние полотна
Не все полотна одинаково точны. Дешевые ленты с неравномерной заточкой зубьев будут уводить в сторону. Каждый зуб снимает разное количество материала, возникает боковое усилие.
Критерии качественного полотна:
- Равномерная разводка зубьев (проверяется визуально и на ощупь)
- Одинаковая высота зубьев по всей длине
- Отсутствие сколов и заусенцев на режущей кромке
- Прямая геометрия без перекосов
- Соответствие шага зубьев толщине стенки заготовки
Правильный шаг зубьев критичен. Для тонкостенных труб и профилей нужен мелкий шаг (3-4 зуба на дюйм), иначе зубья выламываются. Для массивных заготовок — крупный шаг (2-3 зуба), иначе стружка не выходит.
Обкатка нового полотна
Новое полотно требует обкатки. Первые 50-100 квадратных сантиметров реза делайте на пониженной подаче и скорости. Зубья должны притереться, сформировать микрогеометрию режущей кромки.
Пропуск обкатки сокращает ресурс на 30-40% и ухудшает точность. Непритертое полотно работает с повышенным трением, греется, быстрее тупится.
Система охлаждения и смазки
Перегрев полотна вызывает термические деформации. Металл расширяется неравномерно, полотно «ведет». Точность падает, появляются отклонения от прямолинейности.
СОЖ должна подаваться обильно и точно в зону резания. Слабая струя или неправильное направление — причина перегрева. Проверьте форсунки, они не должны быть забиты.
Требования к охлаждению:
- Концентрация эмульсии 5-8% для стали
- Подача не менее 2-3 литров в минуту
- Направление струи с обеих сторон полотна
- Покрытие всей ширины реза
- Непрерывная подача на протяжении всего реза
Для нержавейки и твердых сплавов используйте специальные масла или эмульсии с повышенными смазывающими свойствами. Вода не обеспечивает достаточной смазки, только охлаждение.

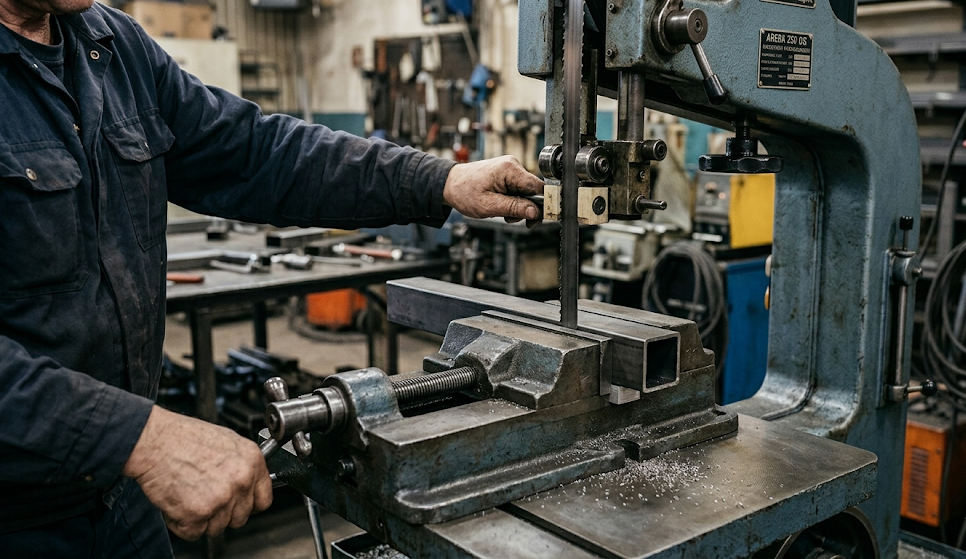

Позиционирование и фиксация заготовки
Даже идеально настроенный станок даст брак, если заготовка смещается. Недостаточный прижим — частая причина увода реза.
Проверяйте, чтобы тиски или прижимы были параллельны полотну. Перекос создает боковое усилие, полотно стремится уйти в сторону. Используйте угольник или индикатор для проверки.
Для длинных заготовок обязательны дополнительные поддержки. Конец трубы или профиля не должен провисать. Установите роликовые столы или подставки на уровне стола станка.
Скорость подачи и резания
Слишком высокая подача вызывает повышенное усилие резания. Полотно отклоняется, точность падает. Слишком малая подача — трение вместо резания, перегрев, ускоренный износ.
Оптимальная подача определяется по стружке. Она должна быть ровной, завитой, без цветов побежалости. Синяя или черная стружка — признак перегрева. Слишком мелкая пыль — малая подача.
Признаки правильной подачи:
- Стружка равномерная, серебристого цвета
- Отсутствует вибрация и посторонние звуки
- Двигатель работает без перегрузки
- Поверхность реза гладкая, без задиров
- Полотно не уходит в сторону
Регулируйте подачу в процессе реза. При входе в материал уменьшите, на выходе тоже. Средняя часть реза допускает максимальную подачу.
Проверка и корректировка
Не надейтесь на глаз. Регулярно проверяйте точность реза измерительным инструментом. Угольником — перпендикулярность, штангенциркулем — размеры, линейкой — прямолинейность.
Допустимые отклонения для большинства задач:
- Перпендикулярность: не более 0,5 мм на 100 мм высоты
- Размер: ±0,5 мм для черновых резов
- Шероховатость: Rz 40-80 для последующей обработки
Если отклонения превышают допустимые, ищите причину системно: натяжение, направляющие, полотно, подача. Меняйте один параметр за раз, проверяйте результат.
Обслуживание станка
Изношенные подшипники шкивов дают биение, которое передается полотну. Проверяйте люфты регулярно. Шкивы должны вращаться плавно, без шума и вибрации.
Очистка шкивов от стружки и грязи — простая, но важная операция. Грязь на шкивах нарушает центровку полотна, вызывает соскакивание и увод.
Точность реза на ленточнопильном станке — результат комплекса мер. Правильное натяжение, острые направляющие, качественное полотно, оптимальные режимы, надежная фиксация заготовки. Пропуск любого элемента снижает результат.
Не экономьте на полотнах и обслуживании. Дешевая лента и грязные направляющие сведут на нет все настройки. Точность — это дисциплина и внимание к деталям.
Регулярно проверяйте параметры, ведите журнал настройки. Со временем вы найдете оптимальные режимы для ваших материалов и будете получать стабильно точный рез.
