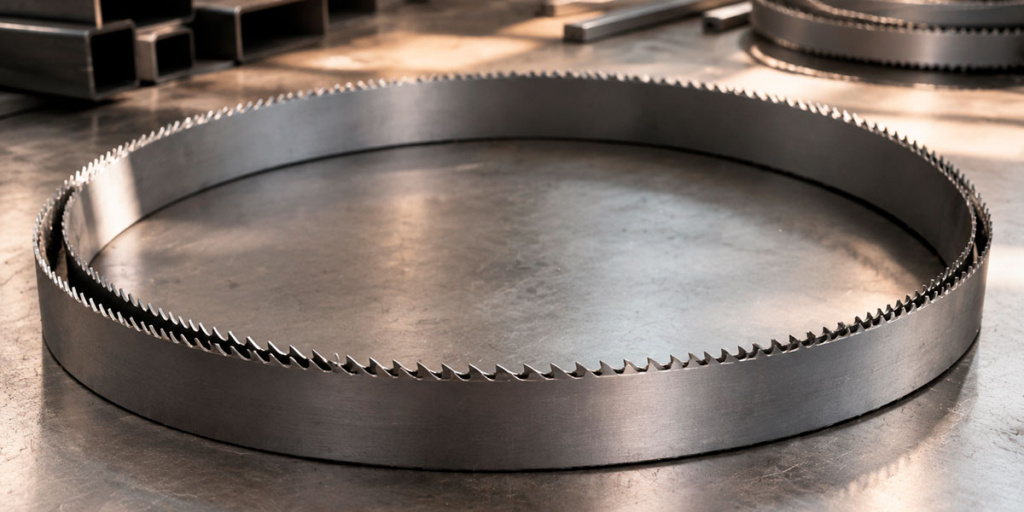

Как подобрать ленточное полотно

Правильно подобранное ленточное полотно для ленточнопильного станка влияет на скорость резки, качество торца, стойкость инструмента и стабильность работы оборудования. Ошибка при выборе может привести к быстрому износу или выкрашиванию зубьев, вибрации, уводу реза и неоправданному увеличению стоимости обработки.

Чтобы подобрать ленточное полотно, необходимо учитывать не один параметр, а сразу несколько: материал и сечение заготовки, шаг и геометрию зубьев, материал режущей части, ширину полотна, характеристики станка и режим резания.

Разберем, как выбрать полотно для резки металла и на что обратить внимание при покупке.

От чего зависит выбор ленточного полотна

Первый шаг — определить условия, в которых будет работать инструмент.

При выборе полотна учитывают:

• материал заготовки — конструкционная или нержавеющая сталь, алюминиевые сплавы, инструментальные и другие стали;

• форму заготовки — круг, труба, квадратный или прямоугольный профиль, лист, пакет;

• размеры сечения;

• толщину стенки для труб и профилей;

• объем и характер производства;

• тип и характеристики ленточнопильного станка;

• доступный диапазон скорости резания и подачи;

• требования к производительности и качеству торца.

Например, полотно для резки массивного круглого проката диаметром 200 мм и полотно для тонкостенной профильной трубы 100×100×3 мм выбирают по разным принципам, даже если заготовки изготовлены из одной и той же стали.

Поэтому вопрос «какое ленточное полотно лучше?» сам по себе некорректен. Правильнее определить, какое полотно подходит для конкретного материала, сечения и станка.

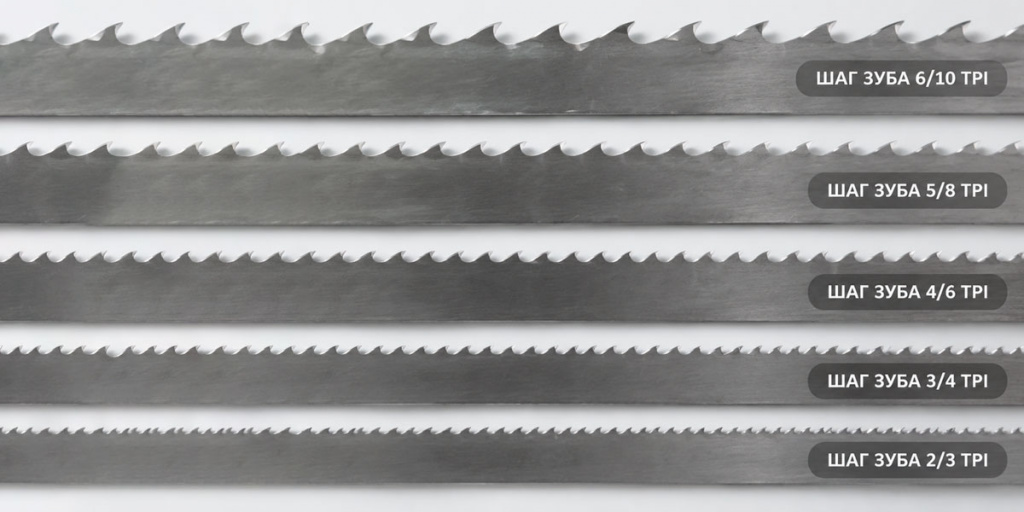

Как выбрать шаг зубьев ленточного полотна

Шаг зубьев — один из основных параметров ленточного полотна. Он определяет количество зубьев, одновременно участвующих в резании.

Для тонкостенных труб и небольших профилей обычно применяют более мелкий шаг. Для массивных заготовок используют более крупный. При этом ориентироваться только на толщину стенки недостаточно: значение имеют форма и размеры всего сечения.

На рынке распространены полотна с постоянным и переменным шагом. Например:

• 2/3 TPI;

• 3/4 TPI;

• 4/6 TPI;

• 5/8 TPI;

• 6/10 TPI;

• 8/12 TPI.

TPI (teeth per inch) — количество зубьев на один дюйм длины полотна.

Обозначение 4/6 TPI означает переменный шаг: на разных участках полотна используется разное количество зубьев на дюйм в указанном диапазоне.

Ориентировочный выбор шага

Это ориентиры, а не универсальная таблица выбора. Конкретный шаг подбирают с учетом материала, размеров и формы заготовки, а также рекомендаций производителя полотна.

Слишком крупный шаг для тонкой стенки может привести к чрезмерной нагрузке на отдельные зубья и их повреждению. Слишком мелкий шаг при резке массивной заготовки снижает производительность и ухудшает отвод стружки.

Для труб и профилей с переменным сечением переменный шаг часто позволяет сделать процесс резания более стабильным и снизить склонность системы к вибрации.

Какое полотно выбрать: M42 или M51

Для промышленной резки металла широко применяются биметаллические ленточные полотна.

Их режущая часть выполнена из быстрорежущей стали (HSS), а основа — из более вязкой стали, что позволяет сочетать износостойкость зубьев с прочностью полотна.

Среди распространенных обозначений режущего материала встречаются M42 и M51.

Ленточное полотно M42

M42 — распространенная марка быстрорежущей стали, применяемая в биметаллических полотнах для обработки различных металлических заготовок.

Такие полотна могут использоваться для конструкционных и легированных сталей, а конкретная область применения зависит от геометрии зубьев и рекомендаций производителя.

M42 часто выбирают как универсальный вариант для широкого спектра обычных задач металлообработки.

Ленточное полотно M51

M51 относится к другому классу быстрорежущих сталей и применяется в полотнах, рассчитанных на более требовательные условия обработки.

Его применение может быть оправдано при резке некоторых нержавеющих, легированных и других труднообрабатываемых материалов, однако выбор зависит не только от марки HSS.

Важно учитывать:

• твердость материала;
• химический состав заготовки;
• размеры сечения;
• скорость резания;
• подачу;
• геометрию зуба;
• требования к стойкости;
• рекомендации производителя конкретного полотна.

Поэтому утверждение «M51 всегда лучше M42» будет неправильным. Более дорогой материал режущей части не компенсирует неправильно выбранный шаг, геометрию или режим работы.

Биметаллическое или твердосплавное ленточное полотно

Для большинства стандартных задач промышленной резки металла биметаллические полотна являются одним из распространенных решений.

Однако при обработке некоторых сложных материалов и высоких требованиях к производительности могут применяться твердосплавные ленточные полотна.

Их используют, в частности, для ряда нержавеющих, жаропрочных, титановых и других труднообрабатываемых сплавов — при условии, что конкретное полотно и станок рассчитаны на такую работу.

Выбор можно представить следующим образом:

Таблица показывает общую логику выбора. Для конкретной марки полотна необходимо использовать технические рекомендации производителя.

Геометрия зубьев: почему одного шага недостаточно

Два полотна с одинаковым количеством зубьев на дюйм могут показывать разные результаты при обработке одной и той же заготовки.

На работу влияют:

• форма зуба;
• передний угол;
• профиль впадины;
• величина и характер разводки;
• постоянный или переменный шаг;
• материал режущей части.

Разводка зубьев определяет ширину пропила и влияет на условия формирования и отвода стружки.

Для различных материалов и сечений производители используют разные варианты геометрии и разводки. Поэтому при подборе полотна важно смотреть не только на обозначение M42 или M51 и количество зубьев, но на всю конструкцию режущей части.

Как выбрать ширину ленточного полотна

Ширина полотна влияет на его жесткость и устойчивость при резании.

На промышленных ленточнопильных станках можно встретить, например, полотна шириной:

• 20–27 мм;
• 27–34 мм;
• 34–41 мм;
• 41–54 мм.

Конкретные размеры определяются конструкцией станка.

Для прямого реза крупных заготовок более широкое полотно может обеспечивать большую устойчивость. Но использовать максимально широкое полотно во всех случаях неправильно.

Ширину необходимо выбирать с учетом:

• конструкции станка;
• допустимых размеров полотна;
• характера резки;
• требуемой точности и устойчивости;
• возможности установки и натяжения полотна.

Как выбрать полотно для резки труб и профиля

Резка труб и профильного проката требует отдельного подхода.

Главная особенность заключается в том, что толщина материала в зоне резания может быть небольшой, а форма сечения — изменяться по мере прохождения зубьев.

Например, при резке трубы 100×100×3 мм зубья последовательно проходят через пустое пространство и стенки трубы. При резке сплошного круга такого прерывания нет.

Поэтому для труб и профиля особенно важны:

• правильный шаг зубьев;
• геометрия зуба;
• разводка;
• стабильная подача;
• надежное закрепление заготовки.

Для тонкостенного профиля обычно используют более мелкий шаг, чем для сплошной заготовки сопоставимого внешнего размера.

Почему новое ленточное полотно необходимо приработать (обкатать)

Даже правильно подобранное полотно может быстро потерять режущие свойства, если сразу нагрузить его максимальным режимом.

Приработка позволяет постепенно вывести режущие кромки на рабочий режим.

В качестве ориентира некоторые производители рекомендуют начинать примерно с 50% от рабочего значения подачи, после чего постепенно увеличивать нагрузку.

Например, если рекомендуемая рабочая подача составляет 100 условных единиц, начальный режим может находиться около 50 единиц с последующим увеличением.

При этом 50% — не универсальная настройка. Конкретный режим приработки необходимо брать из рекомендаций производителя полотна.

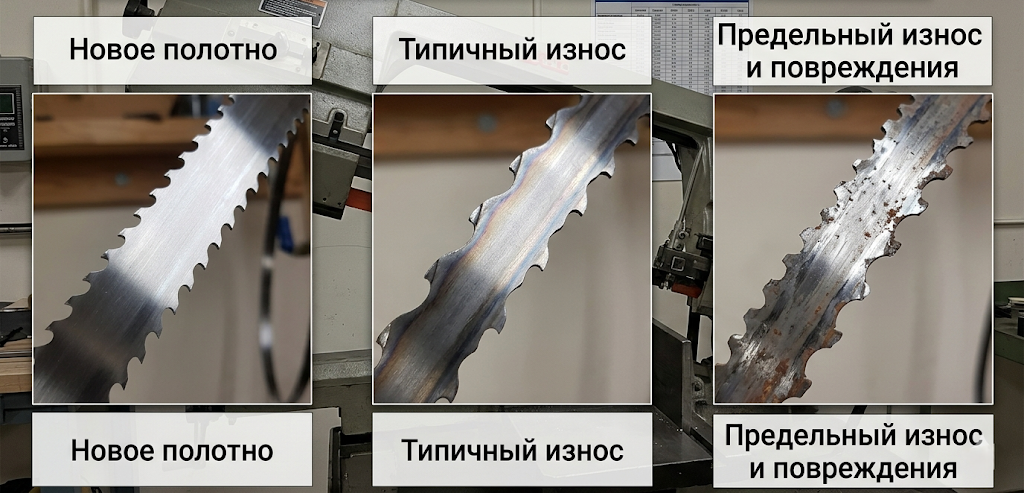

От чего зависит срок службы ленточного полотна

Нельзя корректно сказать, что конкретное полотно всегда прослужит, например, 5000 или 10 000 см² реза.

Ресурс зависит от условий работы.

На стойкость влияют:

• материал и твердость заготовки;
• размеры и форма сечения;
• шаг и геометрия зубьев;
• материал режущей части;
• скорость резания;
• подача;
• качество охлаждения;
• натяжение полотна;
• состояние направляющих;
• вибрации;
• жесткость станка;
• качество сварного шва.

Поэтому вместо универсальной цифры ресурса правильнее анализировать стоимость одного реза или количество обработанных заготовок.

Например, на одном производстве можно зафиксировать:

Полотно №1 — 1200 заготовок
Полотно №2 — 1700 заготовок

Если остальные условия одинаковы, эти данные уже позволяют сравнить фактическую стойкость двух полотен.

Для серийного производства такой учет значительно полезнее абстрактного показателя ресурса в квадратных сантиметрах.

Как понять, что ленточное полотно подобрано неправильно

Не каждый дефект реза означает, что нужно заменить полотно.

Перед заменой полотна желательно проверить сам станок.

В частности, необходимо обратить внимание на:

• направляющие;
• натяжение;
• состояние приводных и ведомых колес;
• перпендикулярность реза;
• надежность зажима заготовки;
• скорость полотна;
• подачу;
• систему охлаждения.

Иногда проблема, которую принимают за «плохое полотно», на самом деле вызвана настройкой оборудования.

Как подобрать ленточное полотно: пошаговый алгоритм

Чтобы выбрать полотно для ленточнопильного станка, достаточно последовательно определить несколько параметров.

Шаг 1. Определите материал

Конструкционная сталь, нержавеющая сталь, алюминий, инструментальная или другая сталь требуют разных подходов к выбору режущего инструмента.

Шаг 2. Определите сечение

Укажите:

• диаметр круглой заготовки;
• размеры квадратного или прямоугольного профиля;
• толщину стенки трубы;
• размеры пакета, если режется несколько заготовок одновременно.

Шаг 3. Подберите шаг зубьев

Оцените, какое количество зубьев должно одновременно работать в зоне резания. Для тонкостенных труб обычно нужен более мелкий шаг, для массивных заготовок — более крупный.

Шаг 4. Выберите материал режущей части

Для распространенных задач часто применяют биметаллические полотна. При более сложных условиях могут потребоваться M51 или твердосплавные полотна.

Шаг 5. Проверьте геометрию и разводку

Шаг сам по себе не определяет работу полотна. Важны форма зуба, разводка и конструкция режущей части.

Шаг 6. Сопоставьте полотно со станком

Проверьте:

• длину полотна;
• ширину;
• толщину;
• допустимый диапазон скорости;
• систему натяжения;
• характеристики станка.

Шаг 7. Настройте режим резания

После установки полотна необходимо выставить скорость и подачу в соответствии с рекомендациями производителя и конкретным материалом заготовки.

Какое ленточное полотно выбрать для производства

Для единичной и мелкосерийной работы основное внимание обычно уделяют универсальности и стоимости инструмента.

При серийной резке важнее оценивать комплексный показатель — стоимость одного реза, а не только цену полотна.

Например, более дорогое полотно может оказаться экономически оправданным, если оно обеспечивает большее количество стабильных резов при сопоставимом времени обработки.

При большом объеме производства имеет смысл сравнивать:

• количество резов на одном полотне;
• среднее время одного реза;
• расход полотен за месяц;
• стоимость одного реза;
• количество брака;
• простои на замену полотна.

Такой подход позволяет выбирать инструмент исходя из реальных производственных затрат.

Выбор ленточного полотна для резки металла нельзя свести к одному параметру — количеству зубьев, ширине или марке стали режущей части.

Оптимальный вариант определяется сочетанием материала и сечения заготовки, шага и геометрии зубьев, материала режущей части, размеров полотна и режима работы станка.

Для распространенных задач металлообработки часто применяют биметаллические полотна, в том числе с режущей частью M42 или M51. Для отдельных сложных материалов и интенсивной работы могут использоваться твердосплавные полотна.

Если подобрать инструмент с учетом реальных условий резки, можно одновременно контролировать производительность, стойкость полотна и стоимость обработки.
