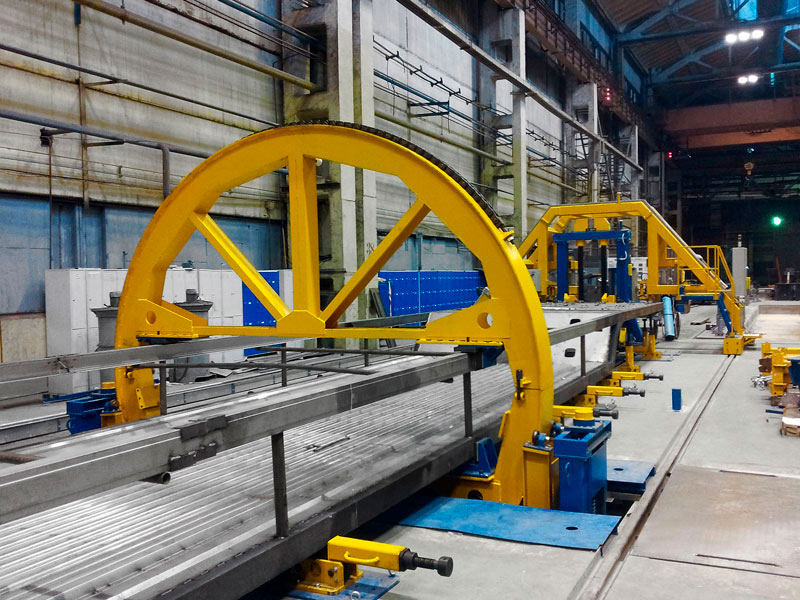

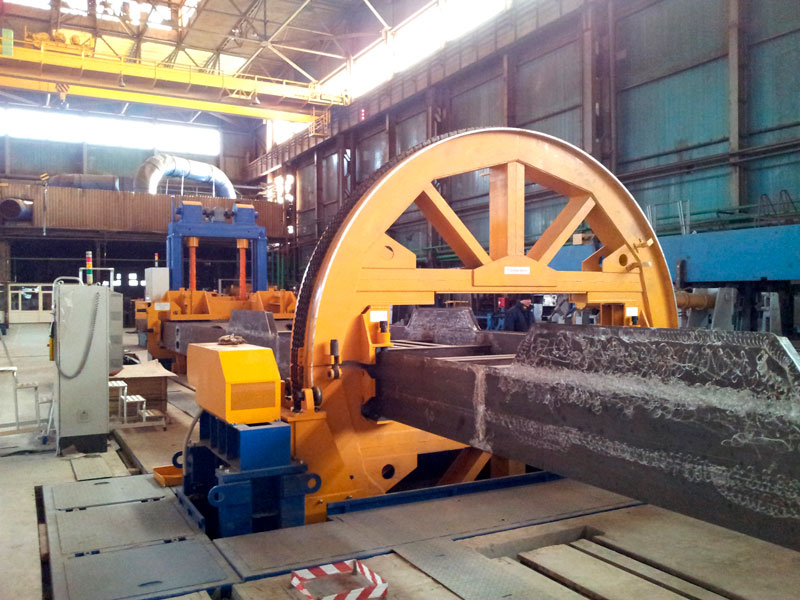

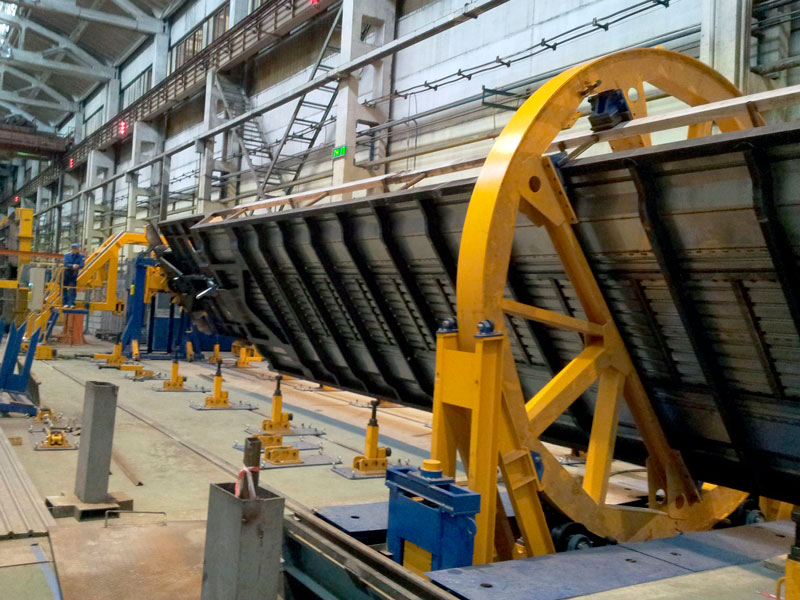

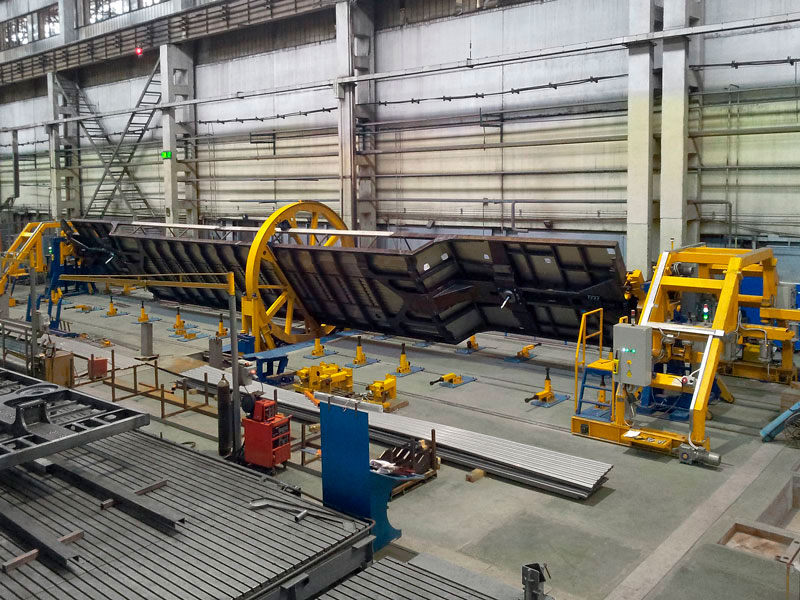

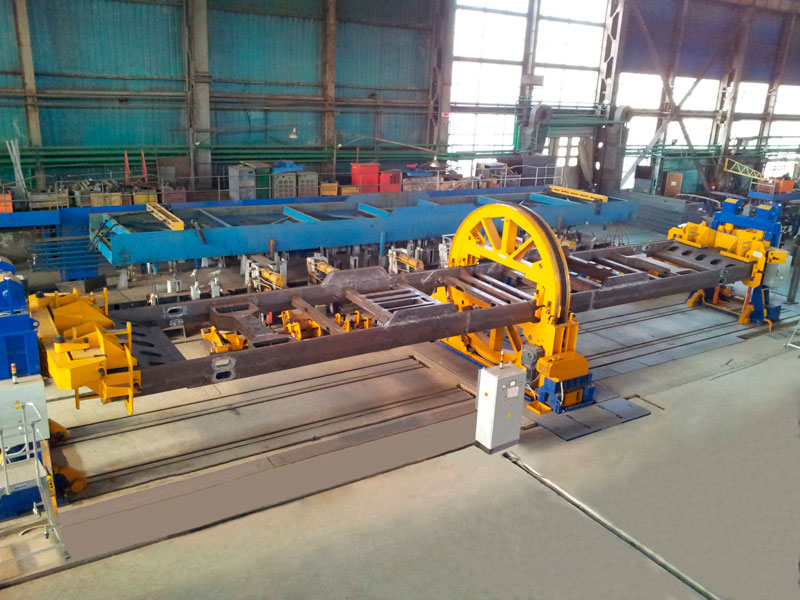

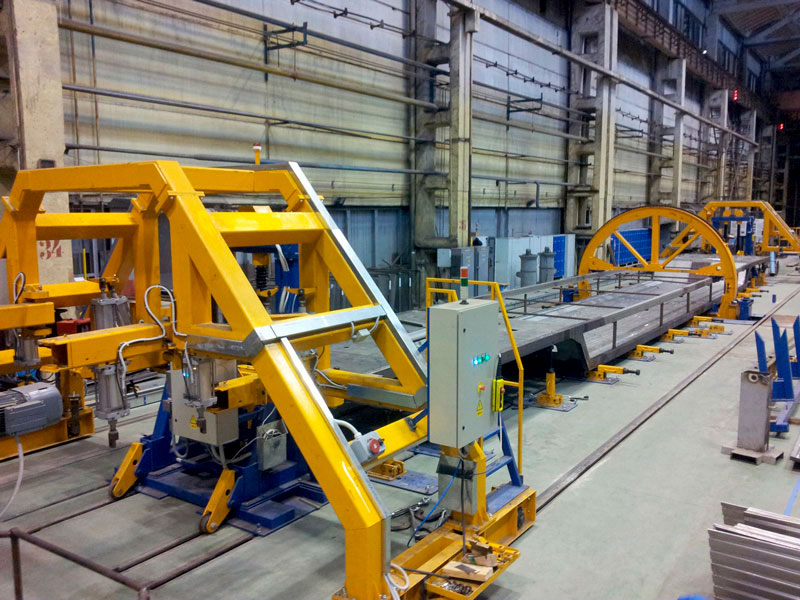

Сварочные кантователи с подъемными центрами

Цена
По запросу
Под заказ

Описание

Мы предлагаем, как серийно выпускаемую продукцию, так и нестандартные решения - оборудование спроектированное и изготовленное с учетом конструктивных особенностей изделия и производственных условий Заказчика. Специальные кантователи для изготовления балочных, рамных металлоконструкций, крупногабаритных корпусных металлоконструкций и котлов.

Стойки кантователя оборудованы механизмами подъема и опускания цапф с электрическими приводами. При подъеме обеспечивается синхронность работы приводов за счет применения двигателей с энкодерами и электронной системы управления для слежения положения подъемной каретки.

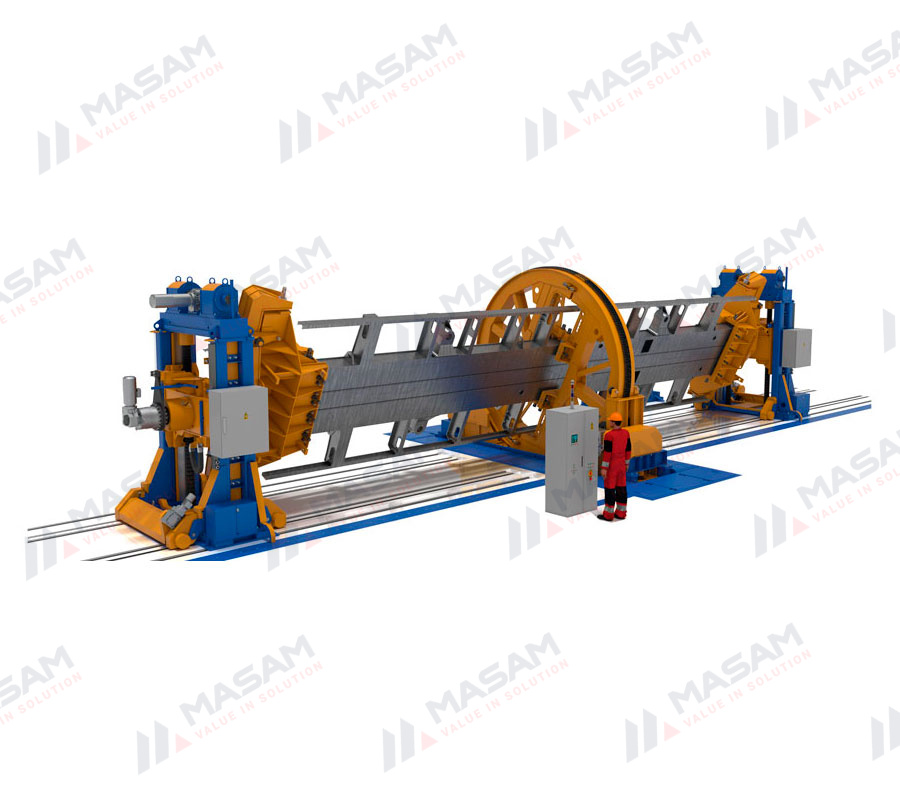

Кантователь состоит из следующих составных частей:

  • стойки приводной;
  • стойки холостой передвижной;
  • электрооборудования.

Стойка приводная выполняет подъем и вращение приспособления с изделием. Представляет собой сварную металлоконструкцию из листового и профильного проката. На стойке расположены привод подъема, привод вращения, две направляющие, по которым перемещается каретка на роликах.

Привод подъема расположен в верхней части стойки. Состоит из мотор-редуктора, механизма подъема, ходовых винтов и каретки с закрепленными на ней гайками. На валу закреплена цапфа для зажима изделия. Зажим изделия производится с помощью пневмопривода. Для предотвращения самопроизвольного разжатия изделия в процессе работы, стойка оснащена откидным винтовым фиксатором.

Привод вращения расположен на каретке. Состоит из мотор-редуктора с полым валом и вала на подшипниковых опорах. На валу с одной стороны посажен мотор-редуктор, а с другой – закреплена цапфа для крепления приспособления с изделием. Передача крутящего момента от мотор-редуктора на вал производится через зубчатое зацепление.

Стойка холостая передвижная выполняет подъем изделия. Представляет собой сварную металлоконструкцию из листового и профильного проката. На стойке расположены привод подъема, две направляющие, по которым перемещается каретка на роликах комбинированных.

Для переналадки кантователя под разные длины свариваемых изделий стойка оснащена механизмом подъема и передвижения в продольной оси по рельсам, вмонтированным в пол. Стойка может фиксироваться к рельсам в любом месте, обеспечивая кантование изделия различной длинны. Рельсы в комплект поставки не входят и устанавливаются заказчиком при подготовке фундаментов. Время переналадки стоек на требуемую длину составляет 20 мин.

Технические характеристики

Максимальная грузоподъемность кантователя, кг

4000

6500

10000

15000

20000

Рабочий вертикальный ход, мм

1000

1000

1000

1000

1000

Высота оси вращения, мм

750-1750

750-1750

750-1750

750-1750

750-1750

Скорость подъема, м/мин

1,6

1,5

1,5

1,3

1,12

Скорость вращения, м/мин

2

1,8

1,6

1,2

0,7

Масса, кг

3450

4500

6300

8700

9700

Возможность изготовления иных размеров кантователей по индивидуальному ТЗ заказчика.

Элементы безопасности

В качестве механизма подъема применяется шарико-винтовая передача со страховочной гайкой.

Кантователь оборудован оповещательной световой и звуковой сигнализацией, системой датчиков, позволяющих обеспечить равномерность подъема.

Электрооборудование обеспечивает управление кантователем, включает в себя шкаф управления, пульт управления, систему синхронизации работы приводов подъема, электроразводку.

Принцип работы

Изделие мостовым краном устанавливается в зажимное приспособление и фиксируется зажимом. Далее производится подъем и вращение изделия с установкой его в положение удобное для выполнения сварочных работ.
