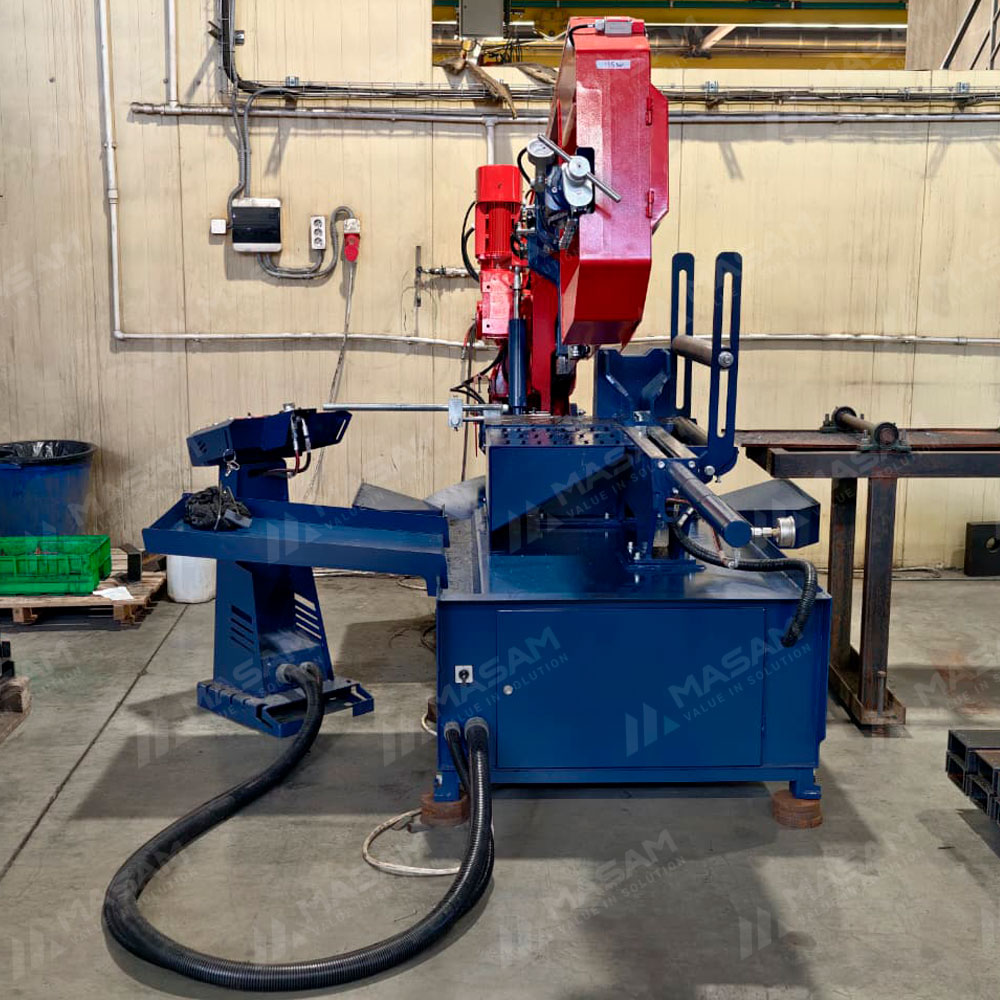

Полуавтоматический ленточнопильный станок MASAM МСП ПР 450
-
Мощность: 3 кВт
Размер заготовки: 450х680 мм
Размер полотна: 5780х41х1.3
Осуществление реза под углом
- Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,5 мм

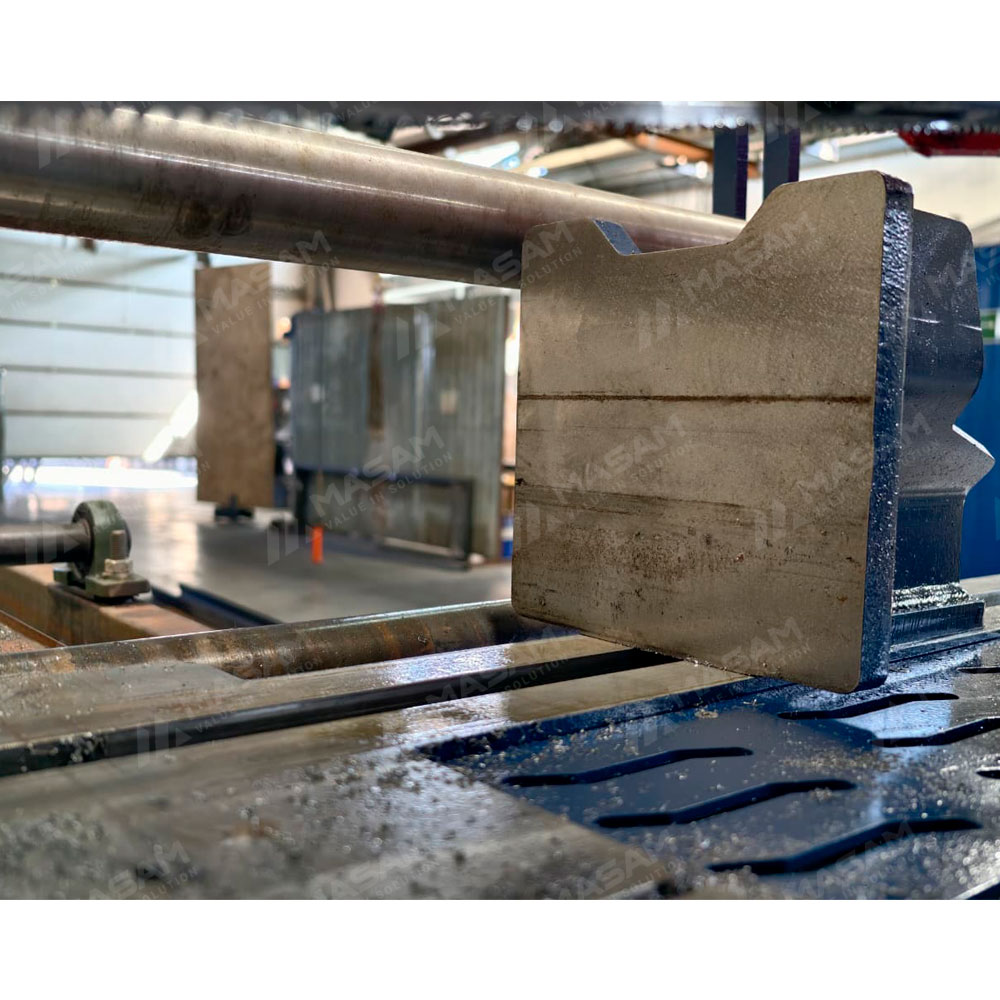

- Высокое качество поверхности реза
- Малая ширина пропила экономит расход металла
- Все виды заготовок: сплошные заготовки, сортовой прокат, трубы
Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
Обработка заготовок
| Осуществление реза под углом и размер заготовки, мм | ||||
| Вид заготовки | 30° | 45° | 60° | 90° |
 |
350 | 450 | 450 | 450 |
 |
330х330 | 420х420 | 450х450 | 450х450 |
 |
240х450 | 350х480 | 450х570 | 450х680 |
Область применения
Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.
Конструктивные особенности
 |
Мотор-редуктор Мотор-редуктор коническо-цилиндрического типа Российского производства. Плюсы - плавность подачи крутящего момента, надежность, простота обслуживания, высокое передаточное отношение. |
 |
Гидравлические тиски Гидравлический зажим и разжим заготовки с возможностью регулировки давления. Позволяет экономить до 15% вспомогательного времени на обслуживание станка и производить тонкую настройку давления в зависимости от типа заготовки. |
 |

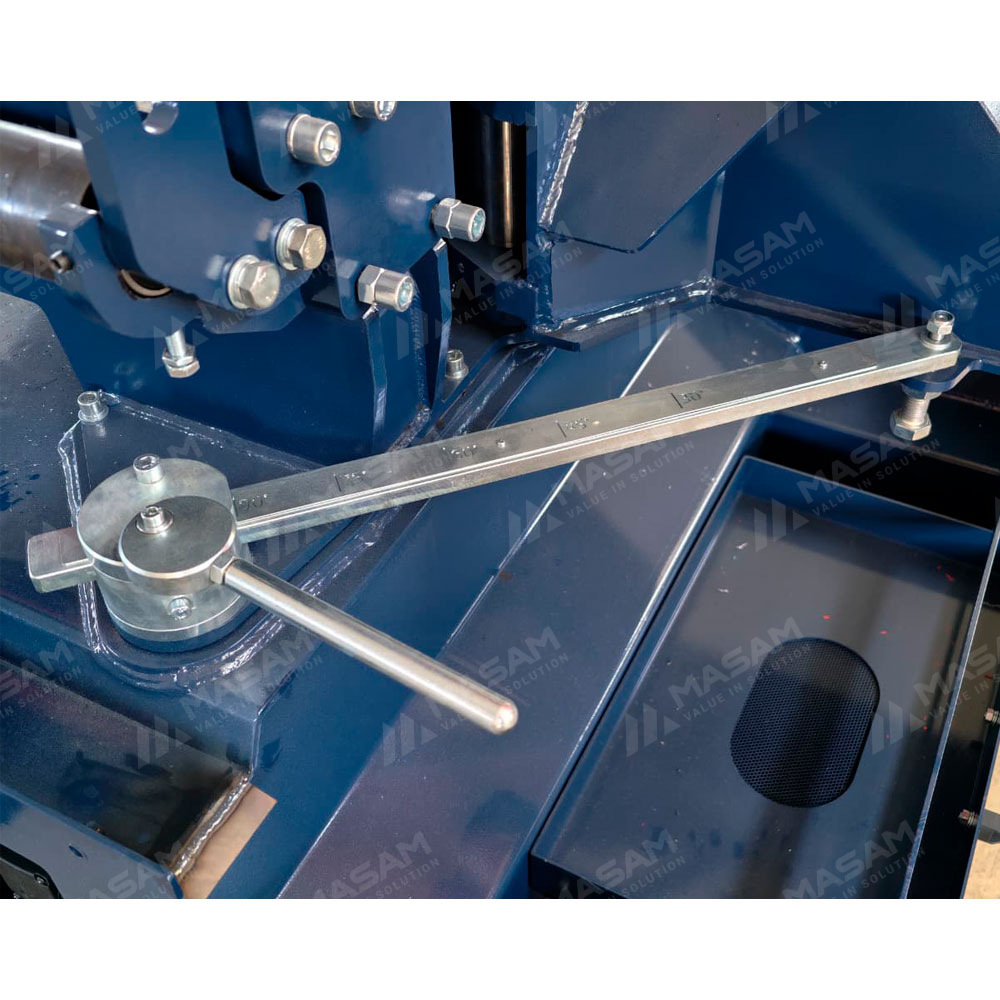

Поворотная пильная рама до 30 градусов обеспечивает распил заготовки под углами 90°, 60°, 45°, 30° без перемещения заготовки. |
 |
Система подачи СОЖ в блок твердосплавных направляющих Система подачи смазочно-охлаждающей жидкости в зону резания и в блок твердосплавных направляющих. Увеличивает срок службы твердосплавных пластин и ленточного полотна. |
 |
Индикация с указанием давления полотна (в барах)
Ручное устройство гидромеханического натяжения ленточного полотна. Станки обладают гидромеханическим натяжением полотна с индикацией давления, что позволяет надлежащим образом натягивать полотно. Натяжение полотна значительным образом влияет на ресурс инструмента. |
 |
Щетка для очистки ленточного полотна Щетка для очистки полотна, предназначена для очистки стружки между зубьями. На станках, где установлены щетки для очистки полотна, увеличивается срок эксплуатации полотна. |
 |
Скорость ленты
Частота вращения ленточного полотна регулируется на пульте управления бесступенчато, за счет частотного преобразователя. Плавная регулировка дает нам возможность подбирать оптимальные режимы резания, для пиления различных типов материалов и профилей заготовок. |
 |
Пульт управления станком Удобный и интуитивно понятный. Адаптирован на Российский рынок. |
 |

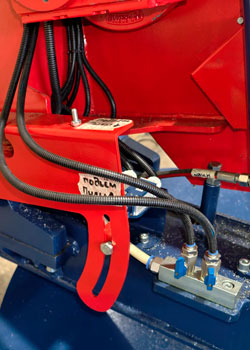

Установка начального положения пильной рамы
Для уменьшения времени холостого хода можно задать начальное положение пильной рамы установив датчик на требуемую высоту. |
 |
Автоматический останов станка Автоматический останов станка при обрыве полотна обеспечивает безопасную работу оператору ленточнопильного станка. |
 |
Контроль открытых частей станка В случае, если защитные кожухи открыты, станок не начнет работу. |
|
|
Автоматический останов станка Автоматический останов станка при обрыве полотна обеспечивает безопасную работу оператору ленточнопильного станка. |
 |
В блоках направляющих полотна стоят направляющие с напаянными карбидными пластинами для увеличения срока службы и качества реза. Как правило у конкурентов, в блоках направляющих полотна устанавливают маленькие твердосплавные пластины, а для выпрямления полотна установлено по 1 подшипнику, независимо от ширины полотна. |
 |
Ведущее (приводное) и ведомое (холостое) колеса изготовлены из чугуна, что утяжеляет конструкцию пильной рамы и дополнительно поглощает вибрации, износостойкое. Как правило, у конкурентов ведущее и ведомые колеса изготовлены из силумина. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
|
 |
 |
|
Комплект инструментов для обслуживания станка |
Ленточнопильное полотно |
Освещение Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях не достаточного освещения в производственных помещениях. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Лазерный указатель линии реза. |
| Вес: | 1650 |
| Длина: | 3200 |
| Ширина: | 1450 |
| Высота: | 1700 |
| Размеры ленточного полотна: | 5780 х 41 х 1.3 |
| Привод подачи СОЖ: | 0.12 |
| Мощность: | 3 |
| Мощность гидравлического привода: | 0.18 |
| Тип управления: | Полуавтоматический |
| Тип конструкции: | Маятниковый |
| Подъем пильной рамы: | Гидравлический |
| Опускание пильной рамы: | Гидравлический |
| Зажим заготовки: | Гидравлический |
| Тип подачи заготовки: | Ручная |
| Осуществление реза под углом: | Поворотная рама (до +30°) |
| Высота подачи заготовки: | 890 |
