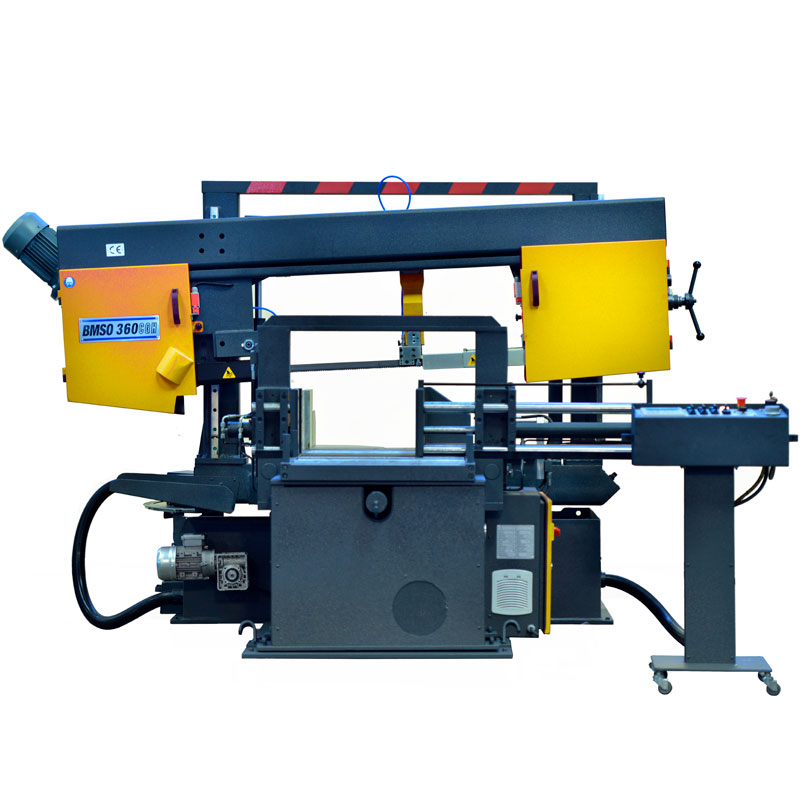

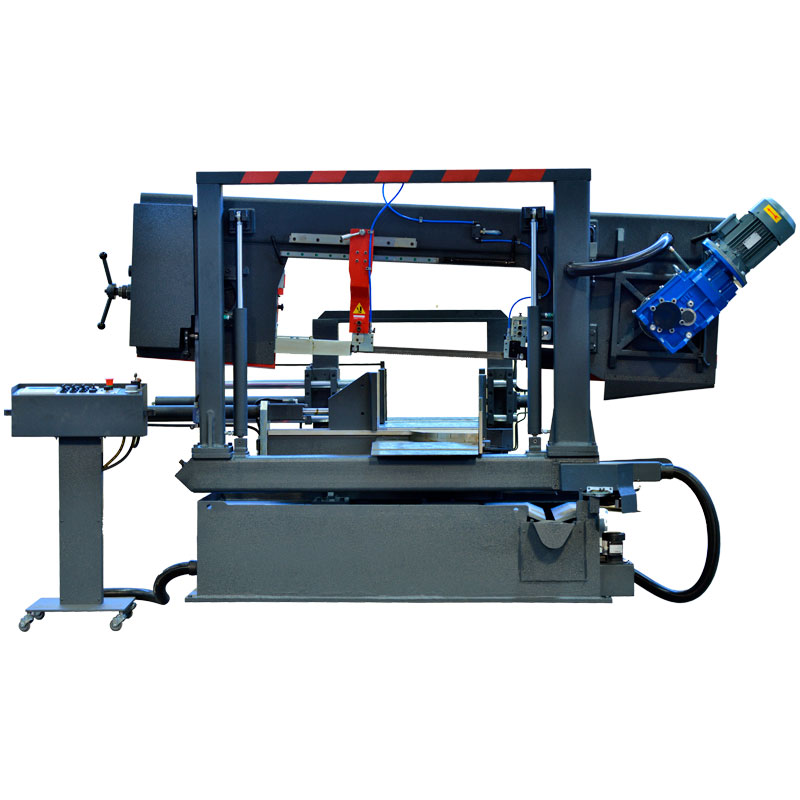

Name: Ленточнопильный станок Beka-Mak BMSO 360 CGH NC
Brand: Beka-Mak
SKU: 117
Availability: InStock

Описание

Автоматические ленточнопильные станки Beka-Mak BMSO 360 CGH NC предназначены для высокопроизводительной резки профильных заготовок, труб, прутков, либо пакетов таких заготовок. Основополагающим отличием автоматических ленточнопильных станков Beka-Mak от аналогов является наличие двух принципиально разных систем подачи заготовок: автоматическая подача в роликовых тисках и подача во второй паре подающих тисков. Для нижеприведенного типа отрезных станков характерными свойствами являются:

Вторая пара подающих тисков с гидравлическим приводом, работающая от ЧПУ. Оператор задает количество и длины заготовок на пульте управления и станок начинает работу.
Возможность автоматической резки пакета заготовок
Повторяемость ±0,01 мм
Автоматическая резка разных типоразмеров

Максимальные размеры заготовок:

Сечение	Труба, мм	Квадрат, мм	Прямоугольник, мм
Размер заготовки для реза под углом 90°	360	360	610х360
Размер заготовки для реза под углом 60°	325	290	280х360
Размер заготовки для реза под углом 45°	360	360	450х360
Размер заготовки для реза под углом 30°	360	360	590х360

Преимущества

Конструкция станка имеет отличительные особенности в зависимости от назначения модели (второй гидроцилиндр на опускание пильной рамы, гидравлический привод перемещения губок тисков в зависимости от положения пильной рамы, дополнительные вертикальные направляющие, автоматическая регулировка высоты подъёма пильной рамы, педаль оператора и др.).

Гидромеханическая система натяжения ленточнопильного полотна с манометром обеспечивает надёжную фиксацию рекомендуемого значения натяжения.

Автоматическое определение высоты заготовки позволяет сократить холостой ход пильной рамы по окончании реза (оптический контроллер).

Мощные вертикальные направляющие с блоком подшипников и твёрдосплавных пластин позволяют избежать отклонения полотна при резке сплошных материалов. Ручная регулировка положения в зависимости от ширины заготовки.

Бесступенчатая регулировка скорости ленточнопильного полотна в стандартной комплектации. Позволяет точно настроить режимы резки под конкретную заготовку, тем самым увеличив срок службы ленточнопильного полотна.

Вес станка в 1,5-2 раза превышает вес аналогов. Жёсткая конструкция позволяет резать заготовки сплошного сечения даже на самых маленьких моделях.

Наличие в стандартной комплектации роликовых стоек и рольгангов.

Высокое качество сборки с обязательным контролем качества.

Мощные гидравлические зажимные фиксированные и подающие тиски.

Конструкция станка рассчитана на интенсивную 2-3-сменную эксплуатацию.

Технические характеристики

Длина	2850 мм
Ширина	2100 мм
Высота	1820 мм
Размеры ленточного полотна	5200х34х1,1 мм
Резка трубы под 45°	360 мм
Резка трубы под 90°	360 мм
Резка прямоугольного профиля под 45°	450х360 мм
Резка прямоугольного профиля под 90°	610х360 мм
Рабочая скорость	20-100 м/мин
Высота рабочей поверхности	705 мм
Привод подачи СОЖ	0,12 кВт
Мощность гидронасоса	1.1 кВт

Комплектация

Стандартная комплектация:

Мощный привод ленточнопильного полотна
Конструкция рамы с расположением ленточного полотна под углом 3° к горизонтальной плоскости заготовки
Гидравличсекие быстрозажимные фиксированные тиски
Гидравличсекие быстрозажимные подающие тиски с ходом перемещения каретки 500 мм
Инвертер скорости ленточнопильного полотна (бесступенчатая регулировка скорости)
Гидроцилиндр опускания пильной рамы (скорость регулируется с пульта управления)
Направляющие ленточнопильного полотна (твёрдосплавные пластины + направляющие и прижимные подшипники)
Вертикальные направляющие ленточнопильного полотна
Встроенная система подачи СОЖ в две точки
Фиксатор угла поворота рамы
Измеритель угла поворота рамы на заданный угол
Гидромеханическое натяжение ленточнопильного полотна (индикация натяжения на манометре)
Пульт управления с программируемым логическим контроллером (NC)
Щётка для очистки полотна от стружки
Ленточнопильное полотно М42 5200x34x1,1

Дополнительная комплектация:

Рольганг подающий 3,0 м
Приводной конвейер удаления стружки
Гидравлический верхний прижимной ролик для пакетной резки заготовок
Гидравлическое натяжение полотна
Устройство микрораспыления СОЖ
Лазерный линейный указатель
Сегментальные губки тисков для удобной резки пакета труб
